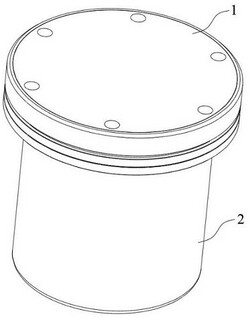

1.一种预埋式液位监测仪，其特征在于，包括：盖体，所述盖体适于安装液位传感器；

外壳体，所述外壳体的顶部开设有一适于安装盖体的安装槽，所述外壳体底部开设有一蓄水槽；

内套筒，所述内套筒滑动连接在所述外壳体的内侧壁，所述内套筒的内侧壁安装有电路板，所述内套筒的底部密封，所述内套筒的内侧壁一体设置有一台阶，且所述台阶上安装有绝缘板，以及所述台阶适于容纳电源，电源、电路板和液位传感器电性相连；

顶杆，所述顶杆转动连接在所述内套筒的底部，所述顶杆能够延伸出所述外壳体的底端面，且所述顶杆与所述内套筒的长度之和等于所述安装槽的槽底与外壳体的底部之间的距离，所述顶杆位于凸出外壳体的一端设置有抓土部；

挡板，所述挡板与所述外壳体转动连接，且所述挡板位于所述蓄水槽的开口处，所述挡板被所述顶杆穿过，且所述挡板与所述顶杆螺纹连接，所述挡板的底端面上设置有若干推土部，各推土部周向均匀分布；其中向泥土地面按压所述外壳体以使所述顶杆顶推所述内套筒的上端面滑动至与所述安装槽的槽底齐平时，所述顶杆正向转动通过挡板带动各推土部推开泥土；

安装所述盖体后按压所述内套筒，所述顶杆反向转动带动各抓土部抓紧地面。

2.如权利要求1所述的一种预埋式液位监测仪，其特征在于，所述推土部包括固定在所述挡板端面的凸楞，和固定在所述凸楞侧壁的推土刀，所述凸楞为弧形，所述推土刀位于所述凸楞的外侧，所述推土刀的纵截面面积由靠近所述挡板的一端向远离所述挡板的一端逐渐减小，以及所述凸楞的内侧设置有一斜坡，其中

所述顶杆联动所述挡板正向转动时，所述推土刀能够推开泥土并依次经过所述凸楞和所述斜坡。

3.如权利要求2所述的一种预埋式液位监测仪，其特征在于，所述抓土部包括固定在所述顶杆凸出所述外壳体一端的若干抓杆，各抓杆周向均匀分布且各抓杆呈伞状，以及所述抓杆的端部固定连接有一向下倾斜的卡爪，所述卡爪向所述凸楞的内侧延伸；其中所述顶杆反向转动带动各卡爪插入泥土地面。

4.如权利要求3所述的一种预埋式液位监测仪，其特征在于，所述安装槽的底壁开设有一环形的密封槽，且所述密封槽内设置有密封环，其中所述密封环能够抵触所述盖体的底壁以密封所述盖体和所述外壳体。

5.如权利要求4所述的一种预埋式液位监测仪，其特征在于，所述密封环能够凸出所述内套筒的上端面；

所述盖体的底壁固定连接有一按压环，所述按压环位于与所述密封槽相对应的位置上，其中安装所述盖体时，所述按压环能够将密封环向内套筒方向引导弯折。

6.如权利要求5所述的一种预埋式液位监测仪，其特征在于，所述安装槽的槽底还开设有一环形的溢水槽，所述溢水槽内开设有若干冷却槽，所述冷却槽与所述蓄水槽连通，且所述冷却槽螺旋设置，其中由所述盖体与所述安装槽之间渗入溢水槽的积水，能够从所述冷却槽螺旋冲出至蓄水槽内。

7.如权利要求6所述的一种预埋式液位监测仪，其特征在于，贯穿所述挡板和所述凸楞开设有若干排水孔，所述排水孔适配有堵头，所述蓄水槽内设置有一可升降的浮块，各堵头分别固定在所述浮块底部，其中积水流入所述蓄水槽内后，所述浮块能够带动各堵头从排水孔脱出。

8.如权利要求7所述的一种预埋式液位监测仪，其特征在于，所述内套筒的外侧壁开设有若干轴向延伸的滑动槽，且所述外壳体的内侧壁设置有与所述滑动槽适配的滑动块。

9.一种预埋式液位监测仪的预埋方法，其特征在于，包括如权利要求1‑8任一项所述的一种预埋式液位监测仪；

挖开泥土地面并形成一个土坑，并在坑底的中部堆积一个土堆；

将外壳体置于土坑内，使得顶杆与土堆的顶部接触；

按压外壳体，使得顶杆向上顶推内套筒至与安装槽的内底壁齐平；

通过挡板转动带动各推土部推开泥土；

将盖体安装在安装槽内，盖体按压内套筒使得顶杆凸出外壳体的内底壁；

顶杆反向转动带动各抓土部抓紧地面。
