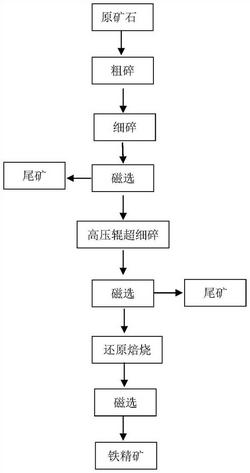

1.铁矿石还原焙烧‑磁选方法，其特征在于，所述方法包括：A、破碎

先将铁品位为17.43％～28.59％的原矿石进行粗破碎至220～250mm占80％以上，得到粗碎产品，然后细破碎至30～50mm占80％以上，得到细碎产品；所述原矿石为钒钛磁铁矿；

B、预抛尾

将所述细碎产品在30～35KA/m磁场强度下分离得到废石和精矿一，将精矿一破碎为1～3mm占90％以上，再经115～125KA/m磁场强度下磁选抛尾，得到精矿二；

C、还原焙烧

将精矿二、还原剂、助熔剂混合在600～800℃焙烧10～15min，冷却；

D、磁选

将c步骤冷却后的矿石在170～190KA/m磁场强度下进行磁选获得铁精矿。

2.根据权利要求1所述的铁矿石还原焙烧‑磁选方法，其特征在于，A步骤所述破碎采用颚式破碎机。

3.根据权利要求1或2所述的铁矿石还原焙烧‑磁选方法，其特征在于，B步骤所述磁选为干式磁选。

4.根据权利要求3所述的铁矿石还原焙烧‑磁选方法，其特征在于，所述干式磁选采用永磁中场强干式磁选机。

5.根据权利要求1或2所述的铁矿石还原焙烧‑磁选方法，其特征在于，B步骤所述精矿一破碎采用高压辊。

6.根据权利要求1或2所述的铁矿石还原焙烧‑磁选方法，其特征在于，C步骤所述还原剂为烟煤、木炭或焦炭中的至少一种。

7.根据权利要求1或2所述的铁矿石还原焙烧‑磁选方法，其特征在于，C步骤所述助熔剂为萤石、氧化铝、氧化钙或氧化镁中的至少一种。

8.根据权利要求1或2所述的铁矿石还原焙烧‑磁选方法，其特征在于，C步骤所述还原剂的量为精矿二质量百分数的10％～15％。

9.根据权利要求1或2所述的铁矿石还原焙烧‑磁选方法，其特征在于，C步骤所述助熔剂的量为精矿二质量百分数的8％～12％。

10.根据权利要求1或2所述的铁矿石还原焙烧‑磁选方法，其特征在于，D步骤所述铁精矿的品位可达72％。
