1.一种硫/碳纳米管/碳纳米纤维复合电极材料的制备方法，其特征在于，包括以下步骤：

步骤S1，制备硫代硫酸钠/碳纳米管/细菌纤维素水凝胶复合材料；

步骤S2，将硫代硫酸钠/碳纳米管/细菌纤维素水凝胶复合材料中的细菌纤维素转化成碳纳米纤维，从而形成一种硫/碳纳米管/碳纳米纤维的气凝胶复合材料；

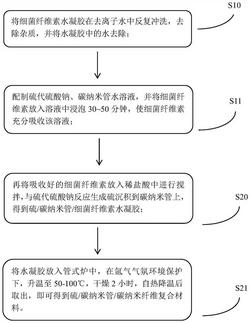

其中，所述步骤S1进一步包括以下步骤：S10：将细菌纤维素水凝胶在去离子水中反复冲洗，去除杂质，并将水凝胶中的水去除；

S11：配制硫代硫酸钠、碳纳米管水溶液，并将细菌纤维素放入溶液中浸泡30～50分钟，使细菌纤维素充分吸收该溶液；

所述步骤S2进一步包括以下步骤：S20：将吸收好的细菌纤维素放入稀盐酸中进行搅拌，与硫代硫酸钠反应生成硫沉积到碳纳米管上，得到硫/碳纳米管/细菌纤维素水凝胶；

S21：将水凝胶放入管式炉中，在氩气气氛环境保护下，升温至50℃～100℃干燥2～4小时后自热降温，得到成品硫/碳纳米管/碳纳米纤维复合材料。

2.根据权利要求1所述的硫/碳纳米管/碳纳米纤维复合电极材料的制备方法，其特征在于，在步骤S11中，硫代硫酸钠、碳纳米管、水的质量之比为1:0.6:80。

3.根据权利要求1所述的硫/碳纳米管/碳纳米纤维复合电极材料的制备方法，其特征在于，在步骤S21中，在氩气气氛保护下，以2℃/min的速率加热至50℃～100℃并保持2小时。
