专利号: 2021103181206
申请人: 何海劲
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

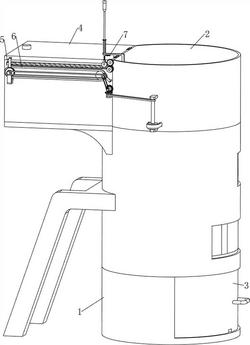

1.一种医用废弃药瓶分类的垃圾桶,其特征在于,包括有:安装筒(1),安装筒(1)的数量为一个;

旋转机构(2),旋转机构(2)设置在安装筒(1)上部;

收集机构(3),收集机构(3)设置在安装筒(1)内侧,收集机构(3)与旋转机构(2)配合。

2.如权利要求1所述的一种医用废弃药瓶分类的垃圾桶,其特征在于,旋转机构(2)包括有:

第一固定板(20),第一固定板(20)设置在安装筒(1)上部;

伺服电机(21),伺服电机(21)设置在第一固定板(20)内顶部;

第一转轴(22),第一转轴(22)设置在伺服电机(21)的输出轴上;

转板(23),转板(23)设置在螺丝(24)上;

螺丝(24),螺丝(24)转动式设置在第一转轴(22)上;

支撑架(25),支撑架(25)设置在安装筒(1)内部下侧,支撑架(25)与第一转轴(22)转动式连接。

3.如权利要求2所述的一种医用废弃药瓶分类的垃圾桶,其特征在于,收集机构(3)包括有:

收集框(32),收集框(32)滑动式设置在安装筒(1)内侧;

第二固定板(31),第二固定板(31)均设置在收集框(32)上;

网格板(30),网格板(30)设置在收集框(32)上部。

4.如权利要求3所述的一种医用废弃药瓶分类的垃圾桶,其特征在于,还包括有倾倒机构(4),倾倒机构(4)包括有:第一支撑块(40),第一支撑块(40)对称式设置在安装筒(1)一侧;

第二转轴(41),第二转轴(41)转动式设置在第一支撑块(40)之间;

第一传动组件(42),第一传动组件(42)设置在第二转轴(41)与伺服电机(21)的输出轴之间;

框架(43),框架(43)设置在安装筒(1)一侧;

第三转轴(44),第三转轴(44)转动式设置在框架(43)上靠近第二转轴(41)的一侧;

第二传动组件(45),第二传动组件(45)设置在第二转轴(41)与第三转轴(44)之间;

第四转轴(46),第四转轴(46)转动式设置在框架(43)上靠近第三转轴(44)的一侧;

锥齿轮组(47),锥齿轮组(47)设置在第三转轴(44)与第四转轴(46)之间;

第五转轴(48),第五转轴(48)转动式设置在框架(43)上靠近第三转轴(44)的一侧;

第三传动组件(49),第三传动组件(49)设置在第五转轴(48)与第四转轴(46)之间;

第六转轴(410),第六转轴(410)对称转动式设置在框架(43)上靠近第三转轴(44)的一侧;

对向齿轮(411),对向齿轮(411)设置在两侧的第六转轴(410)之间;

盖板(418),盖板(418)设置在上侧的第六转轴(410)上;

扭簧(412),扭簧(412)设置在盖板(418)与上侧的第六转轴(410)之间;

支撑板(413),支撑板(413)设置在第一固定板(20)上靠近第六转轴(410)的位置;

拉杆(414),拉杆(414)滑动式设置在支撑板(413)上部;

第一弹簧(415),第一弹簧(415)设置在拉杆(414)与支撑板(413)之间;

橡胶轮(417),橡胶轮(417)分别设置在拉杆(414)下部、下侧的第六转轴(410)和第五转轴(48)上,橡胶轮(417)的数量为三个,橡胶轮(417)之间接触配合;

第二弹簧(416),第二弹簧(416)设置在拉杆(414)与橡胶轮(417)之间。

5.如权利要求4所述的一种医用废弃药瓶分类的垃圾桶,其特征在于,还包括有推送机构(5),推送机构(5)包括有:导柱(51),两个导柱(51)滑动式设置在框架(43)内部;

推板(50),推板(50)设置在导柱(51)之间;

固定块(52),固定块(52)设置在推板(50)上部靠近橡胶轮(417)的一侧;

推柱(53),推柱(53)设置在固定块(52)上;

导杆(54),导杆(54)设置在框架(43)上靠近固定块(52)的一侧,导杆(54)与固定块(52)滑动式连接;

第三弹簧(55),第三弹簧(55)设置在固定块(52)与框架(43)之间,第三弹簧(55)套在导杆(54)上。

6.如权利要求5所述的一种医用废弃药瓶分类的垃圾桶,其特征在于,还包括有动力机构(6),动力机构(6)包括有:第七转轴(60),第七转轴(60)转动式设置在框架(43)上靠近固定块(52)的一侧;

第四传动组件(61),第四传动组件(61)设置在第七转轴(60)与第五转轴(48)之间;

第一转盘(62),第一转盘(62)设置在第七转轴(60)上;

第二支撑块(63),第二支撑块(63)设置在盖板(418)上;

第二转盘(64),第二转盘(64)设置在第二支撑块(63)下侧;

压缩球(65),压缩球(65)设置在第二转盘(64)上;

第五传动组件(66),第五传动组件(66)转动式设置在框架(43)上靠近第四传动组件(61)的位置,第五传动组件(66)上设有凸块。

7.如权利要求6所述的一种医用废弃药瓶分类的垃圾桶,其特征在于,还包括有卡块机构(7),卡块机构(7)包括有:导向块(70),导向块(70)设置在支撑板(413)下部;

活动块(71),活动块(71)滑动式设置在导向块(70)内,活动块(71)与拉杆(414)接触配合;

第四弹簧(72),第四弹簧(72)设置在活动块(71)与导向块(70)之间。

8.如权利要求7所述的一种医用废弃药瓶分类的垃圾桶,其特征在于,第四弹簧(72)为压缩弹簧。
