专利号: 2021103255479
申请人: 河南三味奇食品有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

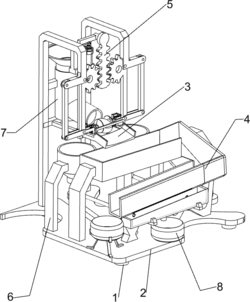

1.一种食品加工用蛋黄蛋清分离设备,其特征在于,包括:圆形垫片(1)和承重板(2),承重板(2)底部设置有多个圆形垫片(1);

固定机构(5),承重板(2)顶部一侧设置有固定机构(5);

破碎机构(3),固定机构(5)上设置有破碎机构(3);

分离机构(4),靠近固定机构(5)一侧承重板(2)顶部设置有分离机构(4);

破碎机构(3)包括:

第一连接杆(30),固定机构(5)上设置有第一连接杆(30);

凹形板(31),第一连接杆(30)之间连接有凹形板(31);

滑轨(32),凹形板(31)底部两侧均设置有滑轨(32);

切刀(33),两侧滑轨(32)之间滑动式连接有切刀(33);

第一弹性件(34),切刀(33)底部两侧与两侧滑轨(32)的内壁之间均连接有第一弹性件(34);

拦截杆(35),第一连接杆(30)顶部之间连接有拦截杆(35);

第一挤压杆(36),第一连接杆(30)顶部两侧均设置有第一挤压杆(36);

分离机构(4)包括:

第一支撑架(40),承重板(2)顶部前侧设置有第一支撑架(40);

支架(41),承重板(2)顶部两侧均设置有支架(41);

滑道(45),两侧支架(41)之间连接有滑道(45),滑道(45)一侧的底部与第一支撑架(40)顶部相连接;

承重杆(42),第一支撑架(40)前侧设置有多个承重杆(42);

收集框(43),承重杆(42)顶部之间连接有收集框(43);

第一出料管(44),收集框(43)底部连接有第一出料管(44);

固定机构(5)包括:

第二支撑架(50),远离第一支撑架(40)一侧的承重板(2)顶部设置有第二支撑架(50);

气缸(51),第二支撑架(50)上部安装有气缸(51);

推杆(52),气缸(51)顶部设置有推杆(52);

齿条(59),推杆(52)上端设置有齿条(59);

开合组件(53),第二支撑架(50)上部两侧均转动式连接有开合组件(53),齿条(59)与两侧的开合组件(53)相配合;

放置槽板(54),两侧开合组件(53)的下端均设置有放置槽板(54);

橡皮吸盘(55),两侧放置槽板(54)上均设置有橡皮吸盘(55);

进气阀(56),两侧橡皮吸盘(55)内壁均滑动式设置有进气阀(56);

第二弹性件(57),两侧进气阀(56)底部与两侧放置槽板(54)底部之间均连接有第二弹性件(57);

第二挤压杆(58),两侧进气阀(56)顶部均设置有第二挤压杆(58);

启动气缸工作伸长,从而通过推杆带动齿条向上运动,齿条向上运动与两侧的开合组件配合,通过两侧的开合组件带动放置槽板相向运动,进而带动橡皮吸盘相向运动对鸡蛋进行固定夹紧,与此同时,推杆向上运动将推动切刀在滑轨内壁向上滑动,第一弹性件被拉伸,切刀向上运动对鸡蛋进行切割,从而使得蛋液滑入滑道上;

控制气缸向下运动,气缸向下运动带动推杆向下运动,使得推杆不再挤压切刀,在第一弹性件的作用下带动切刀进行复位,同时推杆向下运动带动齿条向下运动,从而通过两侧的开合组件带动放置槽板背向运动,当第二挤压杆运动至与第一挤压杆接触时,从而推动进气阀向下运动,第二弹性件被压缩,当进气阀上的圆孔位于橡皮吸盘内壁时,此时进气阀上的圆孔与橡皮吸盘相通,气体进入橡皮吸盘内,蛋壳进行掉落。

2.按照权利要求1所述的一种食品加工用蛋黄蛋清分离设备,其特征在于,还包括有回收机构(6),回收机构(6)包括:第三支撑架(60),靠近支架(41)一侧的承重板(2)顶部两侧均设置有第三支撑架(60);

外壳(63),两侧第三支撑架(60)上均设置有外壳(63);

第二连接杆(61),两侧外壳(63)之间连接有第二连接杆(61),第二连接杆(61)末端与承重板(2)顶部相连接;

第一漏斗(62),两侧外壳(63)底部均设置有第一漏斗(62);

过滤网(64),两侧外壳(63)内壁均设置有第一漏斗(62);

第二出料管(65),两侧第一漏斗(62)底部均设置有第二出料管(65),第二出料管(65)末端穿过收集框(43)。

3.按照权利要求2所述的一种食品加工用蛋黄蛋清分离设备,其特征在于,还包括有放置机构(7),放置机构(7)包括:连接块(70),第二支撑架(50)上部设置有两个连接块(70);

L形空心管(71),两侧连接块(70)之间设置有L形空心管(71);

第二漏斗(72),两侧上部均设置有L形空心管(71)顶部设置有第二漏斗(72)。

4.按照权利要求3所述的一种食品加工用蛋黄蛋清分离设备,其特征在于,还包括有收料机构(8),收料机构(8)包括:支撑台(80),承重板(2)顶部一侧设置有支撑台(80);

蛋黄收集桶(81),支撑台(80)顶部放置有蛋黄收集桶(81);

蛋清收集桶(82),第一出料管(44)下方的承重板(2)顶部放置有蛋清收集桶(82)。

5.按照权利要求4所述的一种食品加工用蛋黄蛋清分离设备,其特征在于,第一弹性件(34)为压缩弹簧。
