专利号: 2021103597921
申请人: 李棋棋
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

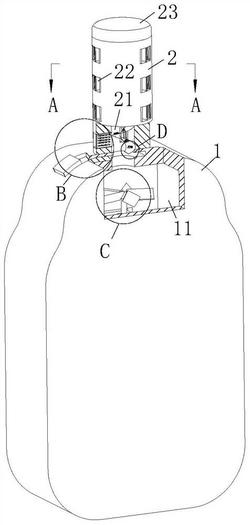

1.一种环境检测用气体检测仪,包括检测体(1)和探头(2),探头(2)固连在检测体(1)上方,其特征在于,所述探头(2)内部中心位置开设有一号孔(21),一号孔(21)伸入检测体(1)内部,且一号孔(21)内壁固连有硅胶层,所述探头(2)外圈均匀开设有贯通孔(22),贯通孔(22)一端与一号孔(21)连通,所述检测体(1)内靠近探头(2)的一端开设有空腔(11),空腔(11)与一号孔(21)连通,空腔(11)底部固连有电动马达(12),电动马达(12)的输出轴伸入空腔(11)内,且电动马达(12)的输出轴端部固连有转动扇(13),所述空腔(11)上方开设有板槽(14),板槽(14)位于探头(2)下方,板槽(14)内滑动连接有软块(15),所述检测体(1)与板槽(14)相对应的位置开设有启动槽(16),启动槽(16)与板槽(14)连通,启动槽(16)内设置有启动键(17),启动键(17)与软块(15)固连;

所述探头(2)上方设置有孔盖(23),孔盖(23)与探头(2)螺纹连接,所述一号孔(21)内滑动连接有硅胶螺旋块(211),硅胶螺旋块(211)一端与孔盖(23)固连,另一端伸入到一号孔(21)与空腔(11)连通处;

所述贯通孔(22)为锥形孔,贯通孔(22)靠近一号孔(21)一端的孔截面较小,贯通孔(22)两侧壁均固连三角块条(221),三角块条(221)的材质为硅胶,所述三角块条(221)上的每个三角块尖部均固连有铁柱(222);

电动马达(12)的输出轴旋转,电动马达(12)带动空腔(11)内的转动扇(13)逆时针转动,使空腔(11)内形成负压,使外部气体通过贯通孔(22)流进一号孔(21)内,随后通过一号孔(21)流入空腔(11)内。

2.根据权利要求1所述的一种环境检测用气体检测仪,其特征在于:所述硅胶螺旋块(211)的螺旋圈数为五圈,所述硅胶螺旋块(211)最下方的一圈表面固连有五组硅胶刷(212),且硅胶螺旋块(211)自下向上每圈的硅胶刷(212)的数量递减一组。

3.根据权利要求1所述的一种环境检测用气体检测仪,其特征在于:所述贯通孔(22)的孔截面较大的一端设置有摆动块(223),贯通孔(22)两侧以摆动块(223)成中心对称,所述摆动块(223)一侧设置有扰流布(224),扰流布(224)位于贯通孔(22)内。

4.根据权利要求3所述的一种环境检测用气体检测仪,其特征在于:所述扰流布(224)两侧固连有扰流条(225),扰流条(225)为片状,材质为硅胶。
