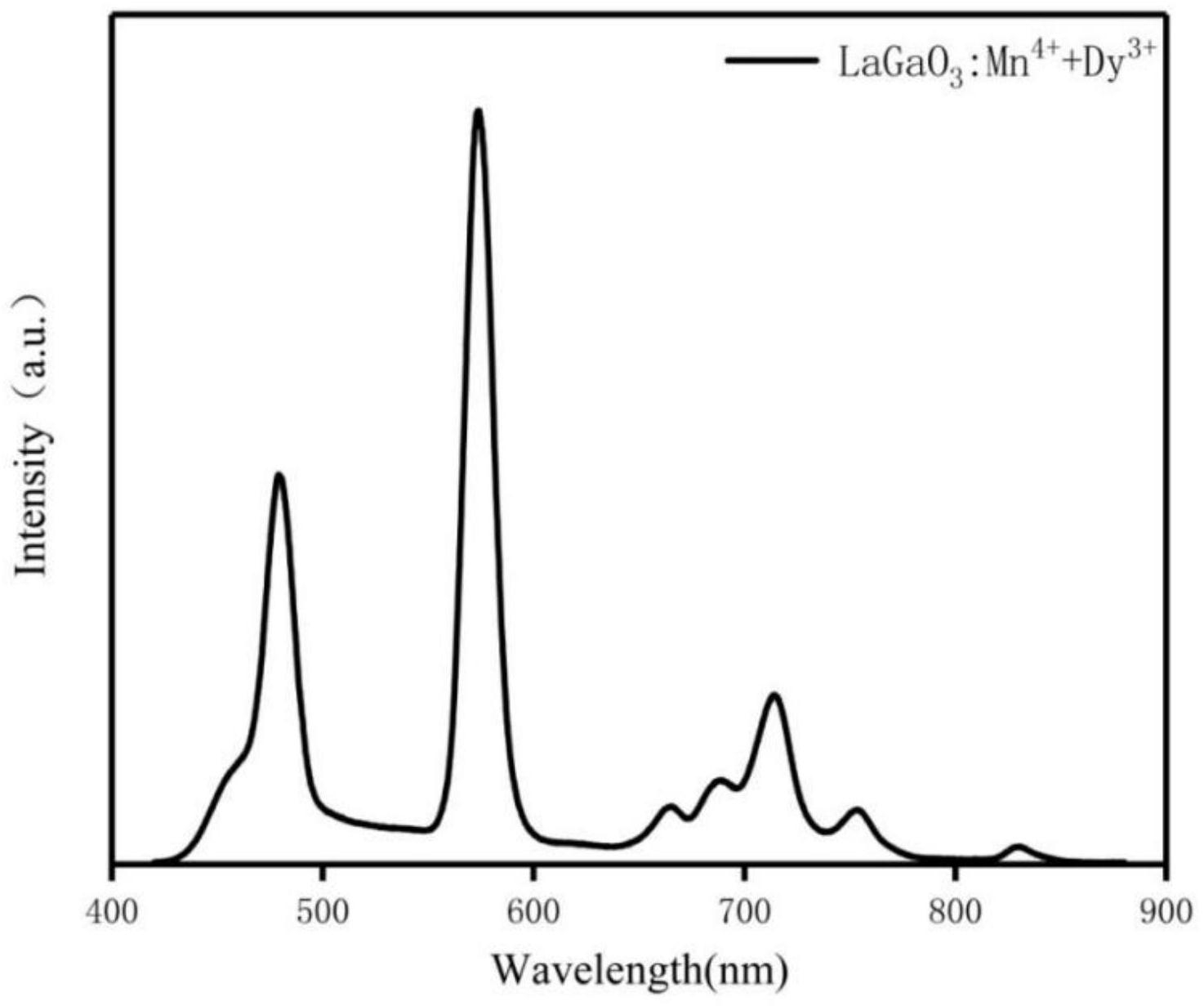

1.一种高显色指数的白色荧光材料，其特征在于：化学式为La1‑x‑yGaO3: xA, yB，其中A

4+ 3+ 3+

为Mn ，B为Dy 或Sm ，0

2.权利要求1所述高显色指数的白色荧光材料的制备方法，其特征在于，具体步骤如下：（1）将含镧化合物、含镓化合物、含锰化合物和含B的化合物研磨混匀得到混合粉料；其

3+ 3+

中B为Dy 或Sm ；

（2）将步骤（1）的混合粉料置于温度为1100‑1450℃、空气氛围中煅烧4‑8h，冷却至室温，研磨即得高显色指数的白色荧光材料。

3.根据权利要求2所述高显色指数的白色荧光材料的制备方法，其特征在于：步骤（1）研磨时加入乙醇，乙醇的加入量为含镧化合物、含镓化合物、含锰化合物和含B的化合物的总质量的3‑4倍。

4.根据权利要求2所述高显色指数的白色荧光材料的制备方法，其特征在于：含镧化合物为碳酸镧、硝酸镧、氯化镧、氧化镧、氢氧化镧、草酸镧或醋酸镧。

5.根据权利要求2所述高显色指数的白色荧光材料的制备方法，其特征在于：含镓化合物为碳酸镓、硝酸镓、氯化镓、氧化镓、氢氧化镓、草酸镓或醋酸镓。

6.根据权利要求2所述高显色指数的白色荧光材料的制备方法，其特征在于：含锰化合物为碳酸锰、硝酸锰、氯化锰、氧化锰、氢氧化锰、草酸锰或醋酸锰。

7.根据权利要求2所述高显色指数的白色荧光材料的制备方法，其特征在于：含B的化合物为含B的碳酸盐、含B的硝酸盐、含B的氯化物、含B的氧化物、含B的氢氧化物、含B的草酸盐或含B的醋酸盐。
