专利号: 202110367266X
申请人: 江苏玺鼎环保设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

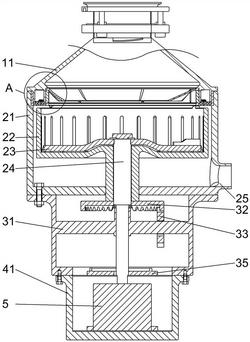

1.一种预处理型生活污水处理装置,其特征在于:包括壳体、进药口组件、研磨组件、电机;壳体内设置有研磨腔,研磨腔上部设置有污水进料组件,研磨腔下部设置有出料口,壳体上方设置有进药管;研磨组件设置于研磨腔内,包括研磨环和刀盘,研磨环竖直设置,且周壁上设置有竖直延伸的长孔,刀盘水平设置于研磨环内侧,且刀盘上设置有多个通孔,研磨环上的长孔和刀盘上的通孔均与出料口连通,研磨环和刀盘均在电机的带动下转动;进药口组件设置于壳体内,且位于研磨环上侧,包括环形挡片、弹簧、外环,外环上设置有第一进药口,进药管的出口连通第一进药口,第一进药口配置成向研磨环内外两侧空间投放净化剂;环形挡片可转动地设置于外环的上侧,环形挡片上设置有用于与第一进药口对应连通的第一通孔,弹簧促使环形挡片的第一通孔对准第一进药口,环形挡片的下侧设置有弹性挡块,弹性挡块穿过第一进药口以限制环形挡片的转动行程,研磨环上端设置有撞击块,弹性挡块在撞击块的撞击下带动环形挡片转动,使环形挡片遮挡第一进药口并拉伸弹簧,且在第一进药口限制下,环形挡片转动到最大行程位置后,研磨环带动撞击块与弹性挡块错开,后弹性挡块在弹簧作用下带动环形挡片反转,使环形挡片打开第一进药口,且研磨环的转速越大,弹性挡块被撞击的时间间隔越短,环形挡片的回复导通第一进药口的行程越短;研磨环的转速越小,弹性挡块被撞击的时间间隔越大,环形挡片在弹簧的作用下的回复导通第一进药口的行程越大。

2.根据权利要求1所述的一种预处理型生活污水处理装置,其特征在于:第一进药口有多个,沿外环的周向均匀分布,环形挡片上对应设置的第一通孔有多个,沿环形挡片的周向均匀分布。

3.根据权利要求2所述的一种预处理型生活污水处理装置,其特征在于:外环上还设置有第二进药口组,第二进药口组有多个,沿外环的周向均匀分布,且每个第二进药口组位于相邻的两个第一进药口之间,每个第二进药口组包括两个沿外环的径向方向间隔设置的两个第二进药口;环形挡片对应位置设置有用于与第二进药口对准连通的第二通孔;进药口组件还包括内环,内环固定设置于环形挡片的上侧,且内环上设置有分别与第一进药口和第二进药口对准连通的第三通孔和第四通孔;弹簧一端与环形挡片的第一通孔的一端连接,另一端与内环连接。

4.根据权利要求1所述的一种预处理型生活污水处理装置,其特征在于:进药口组件还包括环形挡板,环形挡板竖直设置于外环的内端上侧,环形挡板上设置有第三进药口,进药管的出口还连通第三进药口,第三进药口配置成向研磨环内侧空间投放净化剂。

5.根据权利要求4所述的一种预处理型生活污水处理装置,其特征在于:环形挡板内侧设置有引流板,以使从第一进药口流出的药剂沿引流板分散开,进而使药剂与污水充分混合。

6.根据权利要求1所述的一种预处理型生活污水处理装置,其特征在于:弹性挡块与撞击块相互碰撞的两个接触面中的至少一个为楔形面,以在弹性挡块随撞击块运动至最大行程位置时引导弹性挡块与撞击块的脱离接触。

7.根据权利要求1所述的一种预处理型生活污水处理装置,其特征在于:电机通过竖直设置的传动轴带动刀盘转动,刀盘安装于传动轴的上端,传动轴通过降速传动装置带动研磨环沿与刀盘的转动方向相反的方向转动。

8.根据权利要求1所述的一种预处理型生活污水处理装置,其特征在于:电机通过竖直设置的传动轴带动刀盘转动,传动轴通过降速传动装置带动研磨环转动,降速传动装置设置于研磨腔下方,包括端面齿轮、第二直齿轮、第一直齿轮、变速轮、传动盘、转轴;传动盘安装于传动轴,且传动盘上设置有一圈滑轨,滑轨首尾不连且不在同一圆周,且首端处于尾端的径向内侧;转轴水平且可转动地安装于壳体,并位于传动盘上方;变速轮安装于转轴,包括轮盘和可转动地设置于轮盘外圆周的滚齿,滑轨的外侧作用于变速轮的滚齿,以使滚齿由首端的外侧运动至尾端的外侧,进而使变速轮滚动;第一直齿轮安装于转轴,第二直齿轮可转动地安装于壳体,且与第一直齿轮外啮合,端面齿轮可转动地安装于壳体,且与传动轴同轴,并位于第二直齿轮上侧,与第二直齿轮啮合,配置成转动方向与传动盘的转动方向相反;研磨环与端面齿轮连接,以随端面齿轮同步转动。

9.根据权利要求1所述的一种预处理型生活污水处理装置,其特征在于:研磨组件还包括刀头,刀头设置于刀盘上,且刀刃朝向研磨环,以在随刀盘转动时与研磨环相互作用研磨垃圾。

10.根据权利要求8所述的一种预处理型生活污水处理装置,其特征在于:研磨环下端设置有套装于传动轴的滤板,滤板处于下方,滤板中心位置设置有竖直向下延伸的套筒,套筒套于传动轴且下端与端面齿轮连接。
