1.一种直接序列时间相关光子计数误差补偿方法，其特征在于，具体步骤如下：S1、通过面阵扫描，矫正第x行y列对应像素探测到的光子计数值Rdetect(x,y)，根据式(1)计算矫正后的光子计数值Ractual(x,y)；

Ractual(x,y)＝Rdetect(x,y)Corr(x,y)‑darkcounts               (1)其中，darkcounts为暗计数； Corr(x,y)为光子计数率矫正系数，dt为死时间；

S2、调整A盖格模式雪崩二极管所对应的固定光衰减器，使得经A盖格模式雪崩二极管到达时间记录仪的矫正后的光子计数值Ractual(x,y)等于直接序列中1的个数，作为参考路光子计数值，记为Rbase；

S3、通过调整偏振片和可调光衰减器来逐次减小反射回波的光强，获得N组不同光强的反射回波，记录B盖格模式雪崩二极管探测到第i组反射回波的光子数，根据式(1)，计算矫正后的光子计数值记为Rdet(i),其中，0＜i≤N；

S4、计算第i组矫正后的光子计数比例S5、重构经到达A盖格模式雪崩二极管和B盖格模式雪崩二极管的两路光子时间到达点x(n)、y(n)，计算得到第n个时间单元对应的相关的光子计数值，也称为时间相关函数：C(n)‑1 * ‑1

＝F {F[x(n)]×F[y(n)]}；其中，F表示傅里叶变换，F 为傅里叶逆变换；

S6、计算第1组实验光子计数比例下，时间相关函数峰值左右各取50点的质心拟合深度值 其中，τ(n)为第n个时间单元的光子飞行时间值；

S7、重复步骤S3—S6，直到探测到的时间相关函数波严重失真，记下失真前一次，即第N次的光子计数比例值R(N)和其所对应的深度值d(N)，记为深度参考值dreference；

S8、将得到的N组深度值d(i)(1≤i≤N)与参考深度值dreference相减，得到相应光子计数比例R(i)下的深度误差值derror[R(i)]，即：derror[R(i)]＝dreference‑d[i]；

S9、计算补偿后的深度值dcorrect＝d(i)+derror[R(i)]；

S10、根据第x行y列对应像素获得原始深度矩阵d(x,y)，以及校正后的光子计数比例矩阵R(x,y)，代入步骤S9的公式中，得到补偿后的深度像为dcorrect(x,y)＝d(x,y)+derror[R(x,y)]。

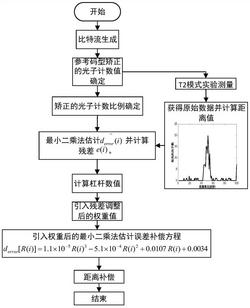

2.根据权利要求1所述的一种直接序列时间相关光子计数误差补偿方法，其特征在于，所述步骤S8中，derror[R(i)]＝dreference‑d[i]的具体计算步骤为：S8.1采用步骤S6所述质心拟合算法计算深度值，结合对应光子计数比例值构成具有先验信息的原始数据；

S8.2设有N组距离误差值derror(i)(1≤i≤N)，有N组光子计数比例R(i)(1≤i≤N)且两者满足系数为a的函数式： 其中a为未知参数，长度为k，即a＝[a1,…,ak]，且观测值derror与模型参数a成非线性关系；模型转化为计算公式的最小值；

S8.3采用线性最小二乘方法估计数据 并计算残差S8.4计算杠杆值 表示深度误差的平均值，hii表示第i次观测值与平均值之间距离的远近，因为大杠杆值的观测点远离样本中心，较大的杠杆值的残差偏小，通过其调整权重，降低异方差性对估计精度的影响；

S8.5给出调整后的残差表达式：

2

S8.6计算权重wi＝1/e(i) ；

S8.7引入调整后的权重wi，计算合适的系数a，使 最小。

3.根据权利要求1所述的一种直接序列时间相关光子计数误差补偿方法，其特征在于，所述步骤S1中，面阵扫描具体步骤如下：准直器固定在二维导轨平台上，基于labview实时电控二维导轨工作，控制二维导轨上下运动，通过控制导轨最大行程和最小步长，带动准直器，逐点扫描，收集光脉冲信号，逐点计算时间相关函数波形，获得二维深度图像。

4.根据权利要求1所述的一种直接序列时间相关光子计数误差补偿方法，其特征在于，所述步骤S5中，两路光子到达A盖格模式雪崩二极管和B盖格模式雪崩二极管的具体步骤如下：

基于可编程逻辑器件的直接序列发生器选择发送2.5GHz的直接序列，以驱动垂直表面激光器发射光信号；

光信号通过1分2光分路器分为两路，其中一路作为参考信号经固定光衰减器耦合入A盖格模式雪崩二极管，另一路作为发射脉冲经多模光纤导入光环行器的A端口，然后从光环行器的B端口导出并通过准直器将发射脉冲发射至目标，经目标形成反射回波通过准直器重新导入光环行器的B端口，然后从光环行器的C端口导出并经可调光衰减器导入B盖格模式雪崩二极管。

5.根据权利要求4所述的一种直接序列时间相关光子计数误差补偿方法，其特征在于，所述直接序列为采用Matlab生成。
