专利号: 2021103755624
申请人: 刘明民
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

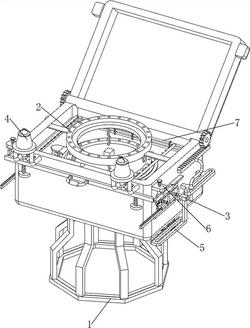

1.一种中西医结合科针灸用银针消毒装置,其特征在于:包括有:基座(1),基座(1)内部设有承料机构(2),基座(1)上部转动式设有箱盖;

升降机构(3),基座(1)上部设有升降机构(3);

酒精消毒机构(4),基座(1)上部设有酒精消毒机构(4)。

2.如权利要求1所述的一种中西医结合科针灸用银针消毒装置,其特征在于:承料机构(2)包括有:

固定环形块(21),基座(1)上部内壁之间转动式设有固定环形块(21);

第一伸缩组件(22),基座(1)内底部对称设有第一伸缩组件(22);

环形顶块(23),第一伸缩组件(22)顶部均设有环形顶块(23);

承料块(24),环形顶块(23)之间转动式设有承料块(24);

第二伸缩组件(25),承料块(24)与固定环形块(21)之间设有四个第二伸缩组件(25)。

3.如权利要求2所述的一种中西医结合科针灸用银针消毒装置,其特征在于:升降机构(3)包括有:

第一转轴(31),基箱盖上设有第一转轴(31);

第一直齿轮(32),第一转轴(31)两侧对称设有第一直齿轮(32);

固定套(33),基座外两侧对称设有固定套(33);

滑动杆(34),固定套(33)上均滑动式设有滑动杆(34);

第一齿条(35),滑动杆(34)上部均设有第一齿条(35),第一齿条(35)与第一直齿轮(32)啮合;

第一滑块(36),滑动杆(34)下部均设有第一滑块(36),第一滑块(36)在基座(1)上滑动;

第一楔形块(37),第一滑块(36)内侧均设有第一楔形块(37);

第一顶杆(38),环形顶块(23)底部均设有第一顶杆(38),第一顶杆(38)与第一楔形块(37)配合。

4.如权利要求3所述的一种中西医结合科针灸用银针消毒装置,其特征在于:酒精消毒机构(4)包括有:

支撑架(41),基座(1)上部对称设有支撑架(41);

酒精承料箱(42),支撑架(41)上部均设有酒精承料箱(42);

酒精喷管(43),酒精承料箱(42)底部均设有酒精喷管(43);

第一固定块(44),基座(1)中部对称设有第一固定块(44);

第三伸缩组件(45),第一固定块(44)上均设有第三伸缩组件(45);

第二顶杆(46),第三伸缩组件(45)顶部之间设有第二顶杆(46);

手柄(47),第二顶杆(46)中部设有手柄(47);

阀门(48),第二顶杆(46)顶部对称设有阀门(48),阀门(48)与酒精喷管(43)配合。

5.如权利要求4所述的一种中西医结合科针灸用银针消毒装置,其特征在于:还包括有旋转机构(5),旋转机构(5)包括有:连接块(51),一侧的第一滑块(36)底部设有连接块(51);

第二齿条(52),连接块(51)底部设有第二齿条(52);

第二转轴(53),基座(1)底部转动式设有第二转轴(53);

第三转轴(54),基座(1)一侧中部转动式设有第三转轴(54);

方形转轴(55),第三转轴(54)顶部设有方形转轴(55),承料块(24)与方形转轴(55)连接;

第二直齿轮(56),第二转轴(53)中部设有第二直齿轮(56),第二直齿轮(56)与第二齿条(52)啮合;

传动皮带(57),第二转轴(53)下部与第三转轴(54)下部之间绕有传动皮带(57)。

6.如权利要求5所述的一种中西医结合科针灸用银针消毒装置,其特征在于:还包括有辅助机构(6),辅助机构(6)包括有:压块(61),箱盖上对称设有压块(61);

连接杆(62),第一滑块(36)上设有连接杆(62);

第三齿条(63),连接杆(62)上均设有第三齿条(63),第三齿条(63)在基座(1)两侧滑动;

第四转轴(64),基座(1)两侧中部对称转动式设有第四转轴(64);

第三直齿轮(65),第四转轴(64)上均设有第三直齿轮(65);

固定滑套(66),基座(1)两侧上部对称设有固定滑套(66);

第二滑块(67),固定滑套(66)底部均滑动式设有多个第二滑块(67);

第四齿条(68),同侧的第二滑块(67)底部之间均设有第四齿条(68);

第四伸缩组件(69),第四齿条(68)上均设有两个第四伸缩组件(69);

第二固定块(610),基座(1)两侧上部对称设有第二固定块(610);

第三顶杆(611),第二固定块(610)上均滑动式设有第三顶杆(611),第三顶杆(611)上部与第二固定块(610)顶部之间均设有弹性件,弹性件套在第三顶杆(611)上;

第二楔形块(612),第三顶杆(611)底部均设有第二楔形块(612);

第三楔形块(613),同侧的两个第四伸缩组件(69)上部之间均设有第三楔形块(613)。

7.如权利要求6所述的一种中西医结合科针灸用银针消毒装置,其特征在于:还包括有紫外线消毒机构(7),紫外线消毒机构(7)包括有:第三固定块(71),基座(1)内壁设有多个第三固定块(71);

紫外线灯(72),第三固定块(71)之间设有紫外线灯(72);

开关(73),基座(1)上部设有开关(73)。

8.如权利要求2所述的一种中西医结合科针灸用银针消毒装置,其特征在于:固定环形块(21)的形状为圆形。
