1.一种钼酸铋/碳柔性膜光催化材料，其特征在于，所述钼酸铋/碳柔性膜光催化材料的微观形貌为不规则的钼酸铋纳米颗粒和/或不规则的钼酸铋纳米棒负载在碳纳米纤维的表面；

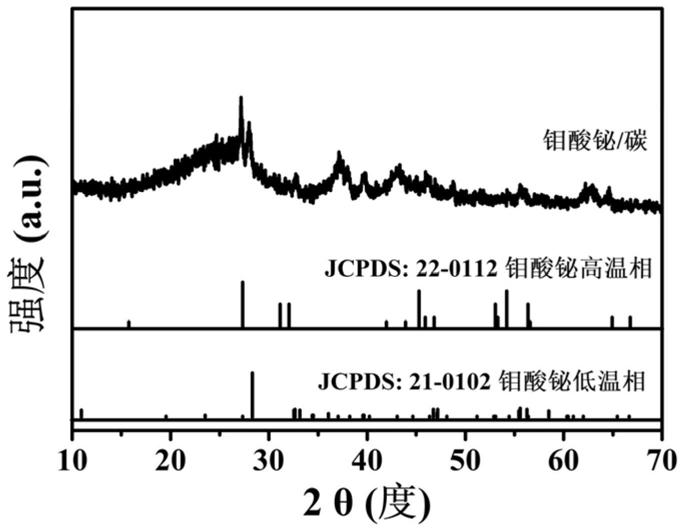

所述钼酸铋/碳柔性膜光催化材料中的钼酸铋同时具有高温相和低温相；

所述钼酸铋/碳柔性膜光催化材料的整体宏观形貌为薄膜状，具有柔韧性；

所述的钼酸铋/碳柔性膜光催化材料的制备方法，包括步骤如下：

(1)将聚丙烯腈加入到N,N‑二甲基甲酰胺中，搅拌均匀，得到聚丙烯腈溶胶，然后对聚丙烯腈溶胶进行静电纺丝，得到聚丙烯腈纤维膜；所述静电纺丝的工艺条件为：温度为25～

30℃，静电纺丝的接收距离为15～20cm，喷出速率为1.0～1.5mL/h，电压为15～25kV，相对湿度为15～30％；

(2)将五水硝酸铋和钼源加入到溶剂中，搅拌均匀，得混合溶液，然后向混合溶液中加入步骤(1)得到的聚丙烯腈纤维膜，进行溶剂热反应；反应完成后，自然冷却到室温，然后经洗涤和干燥后，得到钼酸铋/碳纤维膜；所述聚丙烯腈纤维膜和混合溶液的质量体积比为(0.5～2)：1，单位mg/mL；所述溶剂热反应的温度为140～160℃，反应时间为20～24h；所述洗涤为将钼酸铋/碳纤维膜依次用去离子水和无水乙醇各洗涤3～5次；所述干燥为将洗涤后的产物在40～60℃下干燥6～12h；

(3)将步骤(2)得到的钼酸铋/碳纤维膜在空气气氛下煅烧使其预氧化，然后在氮气气氛下煅烧碳化，即得到钼酸铋/碳柔性膜光催化材料；所述预氧化的煅烧的温度为200～300℃，升温速率为1～5℃/min，保温时间为60～120min；所述碳化的煅烧温度为600～900℃，保温时间为60～120min。

2.如权利要求1所述的钼酸铋/碳柔性膜光催化材料，其特征在于，所述碳纳米纤维的直径为100～200nm，碳纳米纤维的长度为5～20μm，所述不规则的钼酸铋纳米颗粒的直径为

20～90nm，不规则的钼酸铋纳米棒直径为20～70nm，不规则的钼酸铋纳米棒长度为30～

600nm。

3.如权利要求1所述的钼酸铋/碳柔性膜光催化材料，其特征在于，步骤(1)中，所述聚丙烯腈的重均分子量为15～25万；所述聚丙烯腈的质量与N,N‑二甲基甲酰胺体积之比为(0.8～1.0)：(8～10)，单位g/mL。

4.如权利要求1所述的钼酸铋/碳柔性膜光催化材料，其特征在于，步骤(2)中，所述的钼源为钼酸钠或钼酸铵；所述溶剂为乙二醇和无水乙醇的混合溶液，其中乙二醇和无水乙醇的体积比为1:(1～2)。

5.如权利要求1所述的钼酸铋/碳柔性膜光催化材料，其特征在于，步骤(2)中，所述混

3+ 6+

合溶液中Bi 和Mo 的摩尔比为2：(0.8～1)；所述混合溶液中五水硝酸铋的浓度为0.005～

0.02mmol/mL。

6.权利要求1‑5任一项所述的钼酸铋/碳柔性膜光催化材料的应用，用于光催化降解四环素。
