专利号: 2021103778077
申请人: 常熟理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

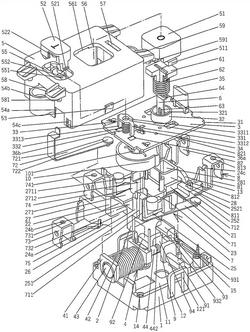

1.一种电源转换器漏电保护装置,包括一底座(1),该底座(1)具有一底座腔(11);一基座(2),该基座(2)支承在所述的底座腔(11)内,在基座(2)的基座前侧壁(21)以及基座后侧壁(22)的右端并且在彼此对应的位置各开设有一横臂让位槽(23),基座前、后侧壁(21、22)之间的空间构成为推杆致动机构让位腔(24a),在基座前侧壁(21)背对基座后侧壁(22)的一侧以及在基座后侧壁(22)背对基座前侧壁(21)的一侧各构成有一水平翼板(25),该水平翼板(25)的左端端壁与基座(2)的基座左侧壁(26)之间构成有一动触头折弯部嵌槽(251),而水平翼板(25)的右端构成有一静触头固定座(252),在基座(2)朝向上的一侧的中部构成有一互感器腔(27),在对应于该互感器腔(27)的居中位置构成有一互感器定位柱(271),在基座(2)朝向上的一侧并且在对应于互感器定位柱(271)的右侧的位置构成有一横臂架配合座(28),该横臂架配合座(28)具有一横臂架钩头探入腔(281),该横臂架钩头探入腔(281)自上部贯通至下部并且与所述的底座腔(11)相通;一电路板(3)和一推杆致动机构(4),电路板(3)在对应于所述基座(2)的上方的位置与基座(2)固定,推杆致动机构(4)以卧置状态设置在所述底座腔(11)左端并且探入所述的推杆致动机构让位腔(24a),该推杆致动机构(4)与电路板(3)电气控制连接;一上盖(5)和一推杆(6),上盖(5)在对应于所述电路板(3)的上方的位置与所述底座(1)固定,在该上盖(5)上设置有一复位按钮(51)和一试验按钮(52),复位按钮(51)与推杆(6)的顶部相对应,试验按钮(52)与电路板(3)上的试验按钮开关(33)相对应,推杆(6)上下移动地设置在电路板(3)上,在该推杆(6)的上部固定有一推杆固定座(61),该推杆固定座(61)与复位按钮(51)固定,在推杆(6)上还套设有一推杆回位弹簧(62),该推杆回位弹簧(62)的上端支承在推杆固定座(61)上,而下端支承在电路板(3)上,推杆(6)的下部开设有一衔铁嵌槽(63),该衔铁嵌槽(63)与所述的推杆致动机构(4)相配合或解除配合;一动触头机构(7),该动触头机构(7)包括一第一动触头(71)、一第二动触头(72)、一第一出线端子(73)和一第二出线端子(74),第一动触头(71)的左端折弯而构成有一第一动触头折弯部(711),该第一动触头折弯部(711)嵌入所述基座前侧壁(21)背对基座后侧壁(22)一侧的所述水平翼板(25)的左端端壁与所述基座(2)的基座左侧壁(26)之间的所述动触头折弯部嵌槽(251)内,而第一动触头(71)的右端在对应于所述基座前侧壁(21)上的所述水平翼板(25)的下方的位置朝着所述静触头固定座(252)的方向伸展并且构成为自由端,在第一动触头(71)的右端端部朝向上的一侧固定有一第一动触点(712),第二动触头(72)的左端折弯而构成有一第二动触头折弯部(721),该第二动触头折弯部(721)嵌入所述基座后侧壁(22)背对基座前侧壁(21)一侧的所述水平翼板(25)的左端端壁与所述基座(2)的基座左侧壁(26)之间的所述动触头折弯部嵌槽(251)内,而第二动触头(72)的右端在对应于所述基座后侧壁(22)上的所述水平翼板(25)的下方的位置朝着所述静触头固定座(252)的方向伸展并且构成为自由端,在第二动触头(72)的右端端部朝向上的一侧固定有一第二动触点(722),第一出线端子(73)以及第二出线端子(74)分别以前后对应的状态与构成于基座(2)朝向上的一侧的左端的一对出线端子嵌槽(24b)嵌固,并且第一出线端子(73)在对应于第一动触头折弯部(711)的位置探入所述动触头折弯部嵌槽(251)与第一动触头折弯部(711)电气连接,而第二出线端子(74)在对应于第二动触头折弯部(721)的位置探入动触头折弯部嵌槽(251)与第二动触头折弯部(721)电气连接;一静触头机构(8),该静触头机构(8)包括一第一静触头(81)和一第二静触头(82),第一静触头(81)嵌置在所述基座前侧壁(21)背对所述基座后侧壁(22)一侧的所述水平翼板(25)的右端的所述静触头固定座(252)上,在该第一静触头(81)朝向所述第一动触头(71)的一端的下表面并且在对应于所述第一动触点(712)的上方的位置固定有一第一静触点(811),第二静触头(82)嵌置在所述基座后侧壁(22)背对所述基座前侧壁(21)一侧的所述水平翼板(25)的右端的所述静触头固定座(252)上,在该第二静触头(82)朝向所述第二动触头(72)的一端的下表面并且在对应于所述第二动触点(722)的上方的位置固定有一第二静触点;一零序电流互感器(10),该零序电流互感器(10)设置在所述的互感器腔(27)内,该零序电流互感器(10)的中央位置构成有一互感器中心孔(101),该互感器中心孔(101)套置在所述互感器定位柱(271)上,并且该零序电流互感器(10)与所述的电路板(3)电气连接,在所述的第一出线端子(73)以及第二出线端子(74)上各连接有一出线端子连接导线(75),该出线端子连接导线(75)穿过互感器中心孔(101)与电路板(3)电气连接;一横臂架(9),该横臂架(9)在对应于所述推杆致动机构(4)的右侧的位置设置在所述的底座腔(11)内,并且该横臂架(9)的上部探入所述的横臂架钩头探入腔(281),而下部与所述横臂让位槽(23)滑动配合,所述的第一动触头(71)以及第二动触头(72)的中部搁置在横臂架(9)上,其特征在于在所述静触头固定座(252)上开设有一静触头接线脚嵌入孔(2521),在所述第一静触头(81)朝向所述第一动触头(71)的一端并且在对应于静触头接线脚嵌入孔(2521)的位置构成有一第一静触头接线脚(812),第一静触头(81)在与静触头固定座(252)朝向下的一侧表面相贴触的状态下通过第一静触头接线脚(812)由下向上嵌入静触头接线脚嵌入孔(2521)而与静触头固定座(252)固定,在所述第二静触头(82)朝向所述第二动触头(72)的一端并且在对应于静触头接线脚嵌入孔(2521)的位置构成有一第二静触头接线脚,第二静触头(82)在与静触头固定座(252)朝向下的一侧表面相贴触的状态下通过第二静触头接线脚由下向上嵌入静触头接线脚嵌入孔(2521)而与静触头固定座(252)固定,在所述横臂架(9)的下部前侧延伸有一第一动触头托臂(91),而下部后侧延伸有一第二动触头托臂(92),第一动触头托臂(91)与开设在所述基座前侧壁(21)右端的所述横臂让位槽(23)滑动配合,第二动触头托臂(92)与开设在所述基座后侧壁(22)右端的横臂让位槽(23)滑动配合,在横臂架(9)的上部延伸有一横臂架钩头(93),该横臂架钩头(93)探入所述的横臂架钩头探入腔(281)内并且该横臂架钩头(93)的上表面构成为圆弧导向面(931),由该圆弧导向面(931)而使横臂架钩头(93)的横截面形状呈扇形,在所述推杆(6)的中部构成有一推杆凸缘(64),所述衔铁嵌槽(63)在横臂架(9)的下部的横臂架腔(94)内与所述推杆致动机构(4)相配合或解除配合,当向下按压所述复位按钮(51)使推杆(6)下移并且下移至所述推杆凸缘(64)循着圆弧导向面(931)滑入横臂架钩头(93)的钩头底部(932)的程度时,推杆(6)与横臂架(9)的连接关系建立,并且当解除对复位按钮(51)的按压时,在所述推杆回位弹簧(62)的回复力作用下使推杆(6)连同横臂架(9)向上位移,同时由所述第一、第二动触头托臂(91、92)带动所述第一、第二动触头(71、72)的所述自由端向上位移,所述第一动触点(712)与所述第一静触头(81)的第一静触点(811)闭合,同时所述第二动触点(722)与所述第二静触头(82)的第二静触点闭合,电源电路接通,并且推杆(6)的下部的衔铁嵌槽(63)在所述横臂架腔(94)内处于与所述推杆致动机构(4)相配合的状态,当出现漏电情形时,由所述电路板(3)对所述零序电流互感器(10)产生的感应电流作出响应并使所述推杆致动机构(4)通电而动作,推杆致动机构(4)在对应于所述推杆(6)的衔铁嵌槽(63)的位置拉动推杆(6)而使推杆凸缘(64)自所述钩头底部(932)退出并回位至对应于横臂架钩头(93)的上方,推杆(6)解除与横臂架(9)的连接关系以及解除与推杆致动机构(4)的配合关系,横臂架(9)下落,所述第一动触头(71)的第一动触点(712)与所述第一静触头(81)的第一静触点(811)分离,同时所述第二动触头(72)的第二动触点(722)与所述第二静触头(82)的第二静触点分离。

2.根据权利要求1所述的电源转换器漏电保护装置,其特征在于在所述底座(1)的前侧外壁以及后侧外壁上各形成有一底座锁定扣(12),该底座锁定扣(12)具有一底座锁定扣腔(121),而在所述上盖(5)的前侧外壁以及后侧外壁上并且在对应于底座锁定扣(12)的位置各形成有一底座锁定扣配合凸缘(53),该底座锁定扣配合凸缘(53)在对应于底座锁定扣腔(121)的位置与底座锁定扣(12)相配合,在上盖(5)的左端下沿开设有一对出线端子让位槽(54a)。

3.根据权利要求1所述的电源转换器漏电保护装置,其特征在于在所述基座(2)朝向上的一侧并且位于四个角部各延伸有一基座定位脚(24c),在所述的电路板(3)上并且在对应于基座定位脚(24c)的位置各开设有一基座定位脚配合缺口(31),基座定位脚(24c)与基座定位脚配合缺口(31)相配合;在电路板(3)朝向上的一侧并且在对应于所述横臂架配合座(28)的位置构成有一回位弹簧座(32),该回位弹簧座(32)具有一回位弹簧座腔(321),所述推杆回位弹簧(62)支承在回位弹簧座腔(321)内,在电路板(3)上并且在对应于所述互感器定位柱(271)的位置开设有一定位柱榫配合孔(34),在互感器定位柱(271)的上部延伸有一互感器定位柱榫(2711),该互感器定位柱榫(2711)与定位柱榫配合孔(34)榫卯配合。

4.根据权利要求1所述的电源转换器漏电保护装置,其特征在于所述的推杆致动机构(4)包括一线圈支架(41)、一线圈(42)、一铁芯(43)、一衔铁(44)和一衔铁弹簧(45),线圈支架(41)以卧置状态设置在所述底座腔(11)的左端并且探入所述的推杆致动机构让位腔(24a)内,在该线圈支架(41)的长度方向的中央位置构成有一自线圈支架(41)的左端贯通至右端的线圈支架孔(411),线圈(42)绕设在线圈支架(41)的中部并且与所述电路板(3)电气连接,铁芯(43)在对应于线圈支架孔(411)的左端的位置与线圈支架(41)固定,衔铁(44)对应于铁芯(43)的右侧移动地设置在线圈支架孔(411)内,并且该衔铁(44)与所述横臂架腔(94)相对应,衔铁弹簧(45)套置在衔铁(44)的左端,该衔铁弹簧(45)的左端支承在铁芯(43)的右端端面上,而衔铁弹簧(45)的右端支承在衔铁(44)的弹簧支承台阶(441)上,所述推杆(6)的下部的所述衔铁嵌槽(63)在对应于构成于衔铁(44)的右端的衔铁卡槽(442)的位置与衔铁(44)相配合成解除配合。

5.根据权利要求1所述的电源转换器漏电保护装置,其特征在于在所述上盖(5)上自左向右依次开设有试验按钮配合腔(55)、复位按钮配合腔(56)和导光片腔(57),在试验按钮配合腔(55)的前方和后方并且在彼此对应的位置各开设有一试验按钮限位钩配合腔(551),而在试验按钮配合腔(55)的中央位置开设有一第一接触桥按压凸缘腔(552),所述试验按钮(52)与试验按钮配合腔(55)相配合,在该试验按钮(52)的前侧和后侧下部并且在对应于试验按钮限位钩配合腔(551)的位置各构成有一与试验按钮限位钩配合腔(551)相配合的试验按钮限位钩(521),而在试验按钮(52)的顶部朝向下的一侧并且在对应于第一接触桥按压凸缘腔(552)的位置构成有一接触桥按压凸缘(522),该接触桥按压凸缘(522)与所述试验按钮开关(33)相配合,在复位按钮配合腔(56)的前后侧并且在彼此对应的位置各开设有一复位按钮限位脚槽(561),所述的复位按钮(51)与复位按钮配合腔(56)相配合,在该复位按钮(51)的前侧和后侧下部并且在对应于复位按钮限位脚槽(561)的位置各构成有一复位按钮限位脚(511),该复位按钮限位脚(511)与复位按钮限位脚槽(561)相配合,在所述电路板(3)上并且在对应于导光片腔(57)的位置设置有一导光片(35),该导光片(35)探入导光片腔(57)。

6.根据权利要求2所述的电源转换器漏电保护装置,其特征在于在所述上盖(5)的上盖左侧壁的上部延伸有一对出线端子限定座(58),在该对出线端子限定座(58)朝向下的一侧各构成有一出线端子限定凸台(581),所述第一出线端子(73)以及第二出线端子(74)的左端在对应于所述出线端子让位槽(54a)的位置伸展到上盖(5)的左侧并且在第一出线端子(73)上开设有一第一出线端子限定凸台孔(731),而在第二出线端子(74)上开设有一第二出线端子限定凸台孔(741),位于一对出线端子限定座(58)中的其中一个出线端子限定座上的所述出线端子限定凸台(581)与第一出线端子限定凸台孔(731)相配合,而位于一对出线端子限定座(58)中的另一个出线端子限定座上的出线端子限定凸台(581)与第二出线端子限定凸台孔(741)相配合;在所述上盖(5)的上盖右侧壁的上部延伸有一对静触头限定座(59),在该对静触头限定座(59)朝向下的一侧各构成有一静触头限定凸台(591),所述第一静触头(81)以及第二静触头(82)的右端伸展至上盖(5)的右侧并且在第一静触头(81)上开设有一第一静触头限定凸台孔(813),而在第二静触头(82)上开设有一第二静触头限定凸台孔(821),位于一对静触头限定座(59)中的其中一个静触头限定座上的所述静触头限定凸台(591)与第一静触头限定凸台孔(813)相配合,而位于一对静触头限定座(59)中的另一个静触头限定座上的静触头限定凸台(591)与第二静触头限定凸台孔(821)相配合。

7.根据权利要求5所述的电源转换器漏电保护装置,其特征在于在所述的电路板(3)上并且在对应于所述试验按钮开关(33)的位置设置有一第一导电片(36a)和一第二导电片(36b),所述的试验按钮开关(33)包括一接触桥(331)和一接触桥弹簧(332),在接触桥(331)的顶部开设有一第二接触桥按压凸缘腔(3311),在接触桥(331)的前侧向下延伸有一接触桥前臂(3312),而在接触桥(331)的后侧并且在对应于接触桥前臂(3312)的位置向下延伸有一接触桥后臂(3313),接触桥前臂(3312)对应于第一导电片(36a)的上方,接触桥后臂(3313)对应于第二导电片(36b)的上方,接触桥弹簧(332)位于接触桥前、后臂(3312、

3312)之间,该接触桥弹簧(332)的上端支承在接触桥(331)朝向下的一侧,而接触桥弹簧(332)的下端支承在电路板(3)上,所述试验按钮(52)的接触桥按压凸缘(522)探入到所述的第二接触桥按压凸缘腔(3311)内,当向下按压试验按钮(52),由接触桥按压凸缘(522)迫使接触桥(331)在克服接触桥弹簧(332)的反力作用下向下位移并且当向下位移至接触桥前臂(3312)与所述第一导电片(36a)接触以及接触桥后臂(3313)与所述第二导电片(36b)接触的程度时,第一、第二导电片(36a、36b)彼此导通而模拟一次漏电流动作。

8.根据权利要求1所述的电源转换器漏电保护装置,其特征在于在所述底座(1)的底座腔(11)内并且位于底座腔(11)的右端设置有一压敏电阻(13),该压敏电阻(13)具有两压敏电阻接线脚,该两压敏电阻接线脚中的其中一个压敏电阻接线脚与所述第一静触头(81)的第一静触头接线脚(812)电气连接,而两压敏电阻接线脚中的另一个压敏电阻接线脚与所述第二静触头(82)的第二静触头接线脚电气连接。

9.根据权利要求1所述的电源转换器漏电保护装置,其特征在于所述第一静触头(81)以及第二静触头(82)的右端均构成为n字形,所述第一出线端子(73)以及第二出线端子(74)的左端均构成为n字形。

10.根据权利要求1所述的电源转换器漏电保护装置,其特征在于在所述上盖(5)的上盖左侧壁的居中位置以及在上盖(5)的上盖右侧壁的居中位置各构成有一上盖安装固定座(54b)。
