专利号: 2021103816280
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

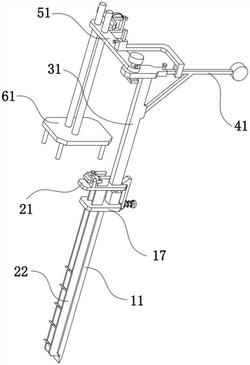

1.一种湿地土壤深度采样装置,包括插地条(11)和斜片(12),其特征在于:所述插地条(11)上从下至上设置有多个斜片(12);

还包括侧挡板(22),座板(17)上滑动连接有两个侧挡板(22),多个斜片(12)位于两个侧挡板(22)之间;

还包括升降片(21)和插板(23),两个侧挡板(22)滑动连接在升降片(21)上,升降片(21)上滑动连接有插板(23),两个侧挡板(22)上设置有对应插板(23)的卡槽,插板(23)插在两个侧挡板(22)上设置的卡槽上;

所述插板(23)通过螺钉压紧的方式固定在升降片(21)上;

还包括立柱(31),立柱(31)固定在座板(17)上,升降片(21)滑动连接在立柱(31)上;

还包括圆柱头(24)、顶座(33)和T形橡胶(36),两个侧挡板(22)的端部均设置有圆柱头(24),立柱(31)的端部设置有顶座(33),顶座(33)上设置有T形橡胶(36),两个侧挡板(22)上的圆柱头(24)滑动靠近升降片(21)时能够插在T形橡胶(36)的两侧;

还包括凸轴(32)和锤座(34),顶座(33)上固连有凸轴(32),凸轴(32)上固连有锤座(34);

还包括条形座(51),凸轴(32)转动连接在条形座(51)的端部;

还包括扳杆(41),扳杆(41)插接在顶座(33)的一侧,扳杆(41)与顶座(33)之间通过螺钉压紧的方式固定;

还包括竖槽(35)和斜筋(42),立柱(31)的一侧设置有竖槽(35),扳杆(41)的中部固定连接有斜筋(42),斜筋(42)插在竖槽(35)上;

还包括方柱(13)、圆片(14)、竖条(15)和斜面块(16),座板(17)的右侧固定连接有方柱(13),方柱(13)的外端固定连接有圆片(14),竖条(15)的下部横向滑动连接在方柱(13)上,方柱(13)上套接有压缩弹簧,压缩弹簧位于圆片(14)和竖条(15)之间,竖条(15)的上部设置有斜面块(16),斜面块(16)能够将升降片(21)卡在斜面块(16)和座板(17)之间;

还包括插槽(52)、定位件(53)和导杆(54),条形座(51)的上侧固定连接有导杆(54),定位件(53)竖向滑动连接在导杆(54)上,定位件(53)和导杆(54)通过螺钉压紧的方式固定,定位件(53)上设置有插槽(52),定位件(53)通过插槽(52)插在扳杆(41)的上部;

还包括底座(61)、插钉(62)和轨道柱(63),底座(61)的上侧固定连接有两个轨道柱(63),底座(61)的下侧固定连接有多个插钉(62),条形座(51),条形座(51)竖向滑动连接在两个轨道柱(63)上;

所述湿地土壤深度采样装置还包括折架(55)、横柱(56)、弹形杆(57)和直形橡胶(58),条形座(51)上固定连接有折架(55),折架(55)上横向滑动连接有横柱(56),横柱(56)的端部固定连接有直形橡胶(58),直形橡胶(58)压在两个轨道柱(63)上,弹形杆(57)的两端分别固定连接在折架(55)和直形橡胶(58)上。

2.根据权利要求1所述的一种湿地土壤深度采样装置,其特征在于:所述斜片(12)的远离插地条(11)端向上倾斜。

3.根据权利要求1所述的一种湿地土壤深度采样装置,其特征在于:还包括座板(17),座板(17)固连在插地条(11)的上部。
