1.一种海胆状的锌镉硫材料的制备方法，其特征在于包括以下步骤：步骤一：将3,3’‑二氨基二丙胺溶于去离子水搅拌中配成浓度为1～5mmol/L的溶液A；

步骤二：取50ml溶液A向其中加入二水合醋酸锌(Zn(Ac)2·2H2O)和二水合醋酸镉(Cd

2+

(Ac)2·2H2O)搅拌制成Zn 浓度为0.01～0.05mol/L的混合溶液B，其中nZn：nCd＝3：7；

步骤三：取2～6mmol的4,4'‑二吡啶基二硫作为硫源加入混合溶液B中搅拌得混合溶液C；

步骤四：将混合溶液C加入聚四氟乙烯的内衬中，放入烘箱中在120℃～160℃水热反应

12～16h；

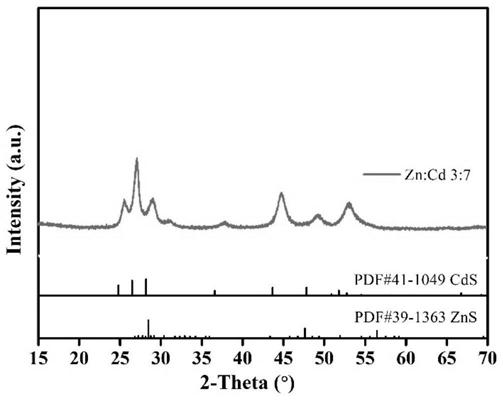

步骤五：待反应完成后，经去离子水和乙醇分别离心洗涤后冷冻干燥得海胆状的Zn0.3Cd0.7S材料。

2.根据权利要求1所述的海胆状的锌镉硫材料的制备方法，其特征在于：所述步骤一的搅拌是在室温下以200～500r/min的转速磁力搅拌10min。

3.根据权利要求1所述的海胆状的锌镉硫材料的制备方法，其特征在于：所述步骤二的搅拌采用磁力搅拌20～40min。

4.根据权利要求1所述的海胆状的锌镉硫材料的制备方法，其特征在于：所述步骤三的搅拌以200～500r/min的转速磁力搅拌20～40min。

5.根据权利要求1所述的海胆状的锌镉硫材料的制备方法，其特征在于：所述步骤四混合溶液C加入聚四氟乙烯的内衬中其填充比为50～70％。

6.根据权利要求1所述的海胆状的锌镉硫材料的制备方法，其特征在于：所述所述步骤五经去离子水和乙醇分别离心洗涤3～6次。
