专利号: 2021104049731
申请人: 南京姆森自动化技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

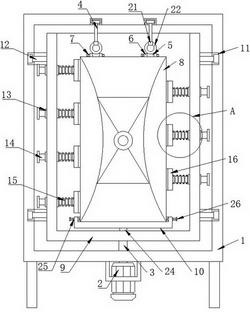

1.无人机智能温控电池,包括电池安装盒(1),其特征在于:所述电池安装盒(1)底部的中间位置处固定设置有驱动组件,所述电池安装盒(1)内部的顶部对称固定设置有连接杆(4),所述连接杆(4)的顶部设置有连接组件,所述连接组件的底部固定设置有电池(8),所述电池安装盒(1)呈圆筒状结构,所述电池安装盒(1)内壁上靠近顶部与底部的位置处均开设有第一滑槽(11),所述第一滑槽(11)呈环形结构,所述第一滑槽(11)的内部滑动连接有多个第一滑块(12),两排所述第一滑块(12)相对的一端固定连接有电池放置筒(9),所述电池放置筒(9)的顶部呈敞开状结构,所述电池放置筒(9)的两侧壁的内部设置有多个感应组件。

2.根据权利要求1所述的无人机智能温控电池,其特征在于:所述感应组件包括第三内螺纹套管(13),多个所述第三内螺纹套管(13)固定连接于电池放置筒(9)的两侧壁的内部,所述第三内螺纹套管(13)的内部滑动连接有滑杆(14),所述滑杆(14)的两端延伸至第三内螺纹套管(13)的外部,所述滑杆(14)靠近电池(8)的一端固定连接有安装仓(16),所述第三内螺纹套管(13)与安装仓(16)之间固定连接有第一弹簧(15),所述第一弹簧(15)位于滑杆(14)的外壁,两侧的所述安装仓(16)交错排列。

3.根据权利要求2所述的无人机智能温控电池,其特征在于:所述安装仓(16)内部靠近滑杆(14)的一侧等间距固定设置有第二弹簧(20),所述第二弹簧(20)远离滑杆(14)的一端固定连接有温度感应器(19),所述温度感应器(19)靠近电池(8)的一侧与电池(8)相接触。

4.根据权利要求3所述的无人机智能温控电池,其特征在于:所述温度感应器(19)的顶部与底部固定连接有转动套管(23),所述转动套管(23)的内部转动连接有滑动柱(18),所述安装仓(16)的内侧与滑动柱(18)相对应的位置处开设有第二滑槽(17),所述滑动柱(18)与第二滑槽(17)滑动连接。

5.根据权利要求1所述的无人机智能温控电池,其特征在于:所述驱动组件包括电机(2),所述电机(2)通过安装架固定安装于电池安装盒(1)的底部,所述电机(2)的输出端延伸至电池安装盒(1)的内部固定连接有转动杆(3),所述转动杆(3)的顶端与电池放置筒(9)的底部固定连接。

6.根据权利要求1所述的无人机智能温控电池,其特征在于:所述电池放置筒(9)内底部的中间位置处转动连接有转动轴(24),所述转动轴(24)的顶端固定连接有电池放置板(10),所述电池放置板(10)呈“U”形结构,所述电池放置板(10)的两侧壁上固定设置有第四内螺纹套管(25),所述第四内螺纹套管(25)的内部螺纹连接有固位螺钉(26),所述固位螺钉(26)的两端延伸至第四内螺纹套管(25)的外部,且两个固位螺钉(26)相对的一端与电池放置筒(9)的两侧相接触。

7.根据权利要求1所述的无人机智能温控电池,其特征在于:所述连接组件包括连接套管(21),所述连接套管(21)固定连接于连接杆(4)的底部,所述连接套管(21)的内部固定设置有连接环(22),所述连接环(22)的底部固定连接有第一内螺纹套管(5)。

8.根据权利要求1所述的无人机智能温控电池,其特征在于:所述电池(8)的顶部与第一内螺纹套管(5)相对应的位置处固定连接有第二内螺纹套管(6),所述第一内螺纹套管(5)与第二内螺纹套管(6)通过连接螺钉(7)螺纹连接。
