专利号: 2021104094101
申请人: 重庆理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

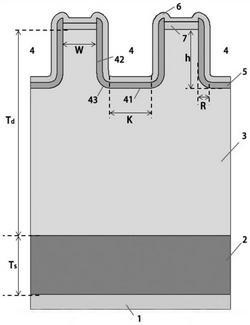

1.一种高耐压低漏电的Ga2O3肖特基势垒二极管,包括位于底部的阴极电极,位于所述阴极电极上部的衬底,位于所述衬底上部的漂移层,其特征在于:在所述漂移层的背离衬底的面设置有沟槽,所述沟槽具有底壁和侧壁,所述底壁与侧壁的转角处设置圆角;在所述沟槽表面覆盖有随形的介电层,在所述介电层表面覆盖有随形的欧姆接触层,在所述漂移层的背离衬底的面上设置有肖特基栅;其中,所述衬底材料为Si重掺杂的Ga2O3,所述漂移层材料为Si轻掺杂的Ga2O3。

2.如权利要求1所述的Ga2O3肖特基势垒二极管,其特征在于:所述圆角半径R≥0.4μm。

3.如权利要求2所述的Ga2O3肖特基势垒二极管,其特征在于:所述圆角半径R为0.2‑1.4μm。

4.如上述任一项权利要求所述的Ga2O3肖特基势垒二极管,其特征在于:相邻沟槽顶部的漂移层的宽度为台面宽度W,所述台面宽度W为1‑4μm。

5.如权利要求4所述的Ga2O3肖特基势垒二极管,其特征在于:所述台面宽度为1‑2μm。

6.如上述任一项权利要求1或2所述的Ga2O3肖特基势垒二极管,其特征在于:所述沟道底壁未设置圆角的平面长度为横板长度,所述横板长度K为0.2‑4μm。

7.权利要求6所述的Ga2O3肖特基势垒二极管,其特征在于:所述横板长度K为0.8‑0.9μm。

8.如上述任一项权利要求所述的Ga2O3肖特基势垒二极管,其特征在于:所述欧姆接触层的材质为Ti/Au。

9.如上述任一项权利要求所述的Ga2O3肖特基势垒二极管,其特征在于:所述介电层材料为Al2O3,沟道底部的W=1μm,K=0.8‑0.9μm,R=0.9μm。

10.如上述任一项权利要求所述的Ga2O3肖特基势垒二极管,其特征在于:所述介电层材料为Al2O3,沟道底部的W=2μm,K=0.8‑0.9μm,R=0.9μm。
