专利号: 2021104221018
申请人: 郑州市农业综合行政执法支队
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

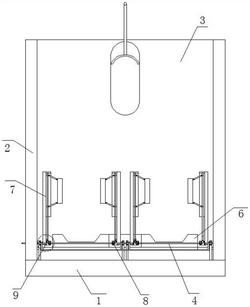

1.一种畜牧兽医用智能辅助检查设备,包括底板(1),其特征在于,所述底板(1)的一端固接有前侧挡板(3),所述前侧挡板(3)的两端安装有与底板(1)固接的侧挡板(2),两组所述侧挡板(2)之间安装有夹持调整机构(4),所述夹持调整机构(4)的两端安装有与底板(1)顶部固接的罩壳(5),两组所述罩壳(5)之间安装有两组位于夹持调整机构(4)顶部的踩踏板(6),且两组踩踏板(6)沿底板(1)轴线对称设置,所述夹持调整机构(4)连接有夹持机构(7),所述夹持机构(7)的底部安装有与夹持调整机构(4)连接的定位机构(9),所述定位机构(9)的一侧安装有与相邻罩壳(5)活动套接的驱动机构(8);

所述夹持调整机构(4)包括与两组侧挡板(2)活动套接的套筒(41),所述套筒(41)的外圈滑动套接有沿其长度方向依次排布的四组支撑板(43),且支撑板(43)与底板(1)顶部固接,所述套筒(41)的内圈滑动套接有沿其长度方向运动的拉杆(42),所述支撑板(43)贯穿有沿套筒(41)长度方向垂直设置的安装槽,所述安装槽的内部安装有与套筒(41)固定套接的齿轮一(411),所述套筒(41)伸出支撑板(43)的一端贯穿沿其直径方向设置的伸出通道(44),所述伸出通道(44)的两端开口处均滑动套接有转接杆(45),两组所述转接杆(45)伸入至套筒(41)的一端与拉杆(42)固接,两组所述转接杆(45)伸出套筒(41)的一端滑动套接有同一个与套筒(41)滑动套接的套环(46),套环(46)的内圈开设有与转接杆(45)滑动套接的环形结构的滑槽,套环(46)靠近支撑板(43)的一侧两端交接有连接杆一(47),连接杆一(47)伸入至安装槽的一端均铰接有推拉板(48),且两组推拉板(48)分布在齿轮一(411)的底部和顶部,两组推拉板(48)远离连接杆一(47)的一侧均滑动套接有活动板(49),位于齿轮一(411)顶部的活动板(49)的底部固接有齿条一(410),且齿条一(410)与齿轮一(411)啮合,位于齿轮一(411)底部的活动板(49)的顶部固接有Z字形结构的转接板(414),所述支撑板(43)的两侧安装有位于套筒(41)两侧的齿轮二(412),其中一个齿轮二(412)与齿条一(410)啮合,另一个与转接板(414)啮合,齿轮二(412)的内圈固定套接有与相邻夹持机构(7)固定套接的连接轴(413)。

2.根据权利要求1所述的一种畜牧兽医用智能辅助检查设备,其特征在于,所述夹持机构(7)包括与相邻的连接轴(413)固定套接的偏转板(71),偏转板(71)的底部固接有定位板(77),偏转板(71)的一侧通过轴承座活动套接有沿其长度方向设置的转动杆(72),转动杆(72)的外圈螺纹套接有两组滑动块(73),两组滑动块(73)均铰接有拉杆一(74),两组拉杆一(74)的另一端铰接有同一个与偏转板(71)平行设置的夹板(75),转动杆(72)的底部固接有横截面为矩形结构的对接块(76)。

3.根据权利要求1所述的一种畜牧兽医用智能辅助检查设备,其特征在于,所述驱动机构(8)包括与相邻偏转板(71)活动套接的对接轴(88),且对接轴(88)与其上的偏转板(71)上的连接轴(413)同轴设置,对接轴(88)远离偏转板(71)的一端固定套接有箱体(81),箱体(81)滑动套接有与套筒(41)垂直设置的主动杆(82),主动杆(82)的外圈滑动套接有沿其长度方向滑动的套管(83),套管(83)的两端外圈均开设有与箱体(81)活动套接的环形结构的对接槽,套管(83)的外圈固定套接有锥齿轮一(84),锥齿轮一(84)的一侧啮合有锥齿轮二(85),锥齿轮二(85)的外圈固定套接有与箱体(81)活动套接的驱动轴(86),驱动轴(85)伸出箱体(81)的一端两侧均固接有阻挡板(87)。

4.根据权利要求1所述的一种畜牧兽医用智能辅助检查设备,其特征在于,所述定位机构(9)包括与套筒(41)平行设置的按压杆(91),且按压杆(91)的底部固接有导向套筒,导向套筒的底部滑动套接有与底板(1)顶部固接的导向杆,导向杆伸入至导向套筒的一端安装有弹簧一,按压杆(91)的顶部固接有位于套筒(41)底部的延长杆(92),延长杆(92)靠近相邻夹持机构(7)的一侧两端均固接有横截面为梯形结构的固定板(93),且延长杆(92)与套筒(41)垂直设置。

5.根据权利要求3所述的一种畜牧兽医用智能辅助检查设备,其特征在于,所述驱动机构(8)设置在套筒(41)的两侧,位于套筒(41)两侧的主动杆(82)伸入至相邻的罩壳(5)的一端之间通过链条链轮结构连接,且其中一个主动杆(82)伸入至相邻的罩壳(5)的一端安装有电机一,主动杆(82)的外圈开设有沿其长度方向设置的导向槽,导向槽的内部滑道套接有与套管(83)滑道套接的导向条。

6.根据权利要求1所述的一种畜牧兽医用智能辅助检查设备,其特征在于,所述踩踏板(6)的底部滑动连接有两组U型结构的连接杆二(415),同一个踩踏板(6)底部的两组连接杆二(415)分布在套筒(41)的两侧,连接杆二(415)的一端与踩踏板(6)一侧的连接轴(413)活动套接,连接杆二(415)的另一端与踩踏板(6)另一侧的连接轴(413)活动套接。

7.根据权利要求1所述的一种畜牧兽医用智能辅助检查设备,其特征在于,所述转接板(414)伸入至安装槽的一端上方固接有与齿轮一(411)啮合的齿条二,转接板(414)伸出至安装槽的一端下方固接有与齿轮二(412)啮合的齿条三。

8.根据权利要求1所述的一种畜牧兽医用智能辅助检查设备,其特征在于,所述前侧挡板(3)贯穿有长条形结构的头部放置孔,头部放置孔的内部滑道套接有圆弧形结构的头部夹板,头部夹板的顶部活动套接有与前侧挡板(3)螺纹套接的螺杆,螺杆伸出前侧挡板(3)顶部的一端固接有把手。
