专利号: 2021104229556
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:授权未缴费
专利领域: 水利工程;基础;疏浚
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

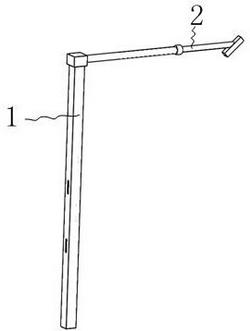

1.一种边坡治理专用的具有抗滑功能的桩,其特征在于:它包括成型桩、对成型桩进行进一步固定的锚杆、对锚杆安装进行定位的定位安装机构;

上述成型桩包括桩体、调节机构,其中两个调节机构安装在由钢筋混凝土构成的桩体内,且两个调节机构在桩体内上下分布;

上述调节机构包括第一复位弹簧、卡板、触发摆板、限位弧板、固定转轴、滚轮,其中桩体上开有两个上下斜向分布的方形槽,两个方形槽的内端面上分别开有一个斜向分布的通槽,两个方形槽的上下两端面上分别开有一个方形避让槽,两个方形槽的上下两端面上分别开有一个卡板槽,四个卡板槽与四个方形避让槽一一对应,且对应的卡板槽和方形避让槽之间分别开有一个限位槽;触发摆板是由上摆板、限位卡板、板簧和下摆板组成,上摆板和下摆板通过铰接的方式连接,上摆板和下摆板的一侧安装有板簧,上摆板和下摆板的另一侧安装有限位卡板;下摆板的下端安装有滚轮,上摆板的上端安装有固定转轴,两个触发摆板通过固定转轴上下对称地安装在四个方形避让槽中位于同一个方形槽两侧的两个方形避让槽内,卡板上开有限位卡槽,两个卡板通过滑动配合上下对称地安装在四个卡板槽中位于同一个方形槽两侧的两个卡板槽内,且两个卡板的上端与对应卡板槽的内侧端面之间分别对称地安装有两个具有预压力的第一复位弹簧;两个触发摆板的一侧分别安装有一个限位弧板,且两个限位弧板分别与对应的卡板上所开的限位卡槽配合;

上述板簧的作用是对上摆板和下摆板起到复位作用;

上述限位卡板的作用是对下摆板和上摆板的逆向摆动起到限位作用,防止锚杆在拉出时将下摆板带动摆动到上摆板的另一侧;

上述锚杆包括锚杆本体、触发倒刺、卡块、提示条,其中锚杆本体的前端安装有一个触发倒刺,触发倒刺与锚杆本体摆动配合;锚杆本体的后端对称地安装有两个与锚杆本体为滑动配合的卡块,且触发倒刺从紧贴锚杆本体向上摆动到与锚杆本体成九十度夹角的过程中,触发倒刺会驱动卡块相对锚杆本体向前滑动;锚杆本体的后端对称地安装有两个在触发倒刺摆动到与锚杆本体上端面成九十度时会伸出锚杆本体外侧的提示条,在初始状态下,提示条靠近锚杆本体后端面的一端与锚杆本体后端面齐平;

上述锚杆还包括触发安装块、连接滑块、第二复位弹簧、L形触发块、驱动齿轮、连接块、连接杆、驱动齿板,其中锚杆本体的内侧开有安装方槽,安装方槽的前端的上侧面上开有一个第一方形口,安装方槽后端的上下两侧面上对称地开有两个第三方形口;连接滑块安装在锚杆本体上所开的安装方槽内,触发倒刺为方形板,触发倒刺通过一个摆动轴安装在锚杆本体前端,且触发倒刺与锚杆本体上所开的第一方形口配合,触发倒刺的一端穿出第一方形口位于锚杆本体上侧;连接杆的一端通过铰接的方式安装在触发倒刺的侧面上,连接杆的另一端安装在连接滑块上;连接块安装在连接滑块未安装连接杆的一端,连接块的两端分别安装有一个卡块,且两个卡块分别穿过锚杆本体上所开的两个第三方形口位于锚杆本体外侧;

上述锚杆本体上所开的安装方槽前端的两侧面上对称地开有两个滑槽,摆动轴与锚杆本体上所开的滑槽配合;驱动齿轮安装在摆动轴上,驱动齿板安装在锚杆本体上所开的安装方槽前端的下端面上,驱动齿板与驱动齿轮啮合;

上述安装方槽后端的左右两侧面上对称地开有两个第二方形口,两个第二方形口的侧面上分别开有一个与锚杆本体后端面贯通的导槽,触发安装块上开有弹簧安装槽,两个触发安装块对称地安装在锚杆本体两侧,且两个触发安装块与锚杆本体上所开的两个第二方形口对应配合;两个L形触发块通过两个触发安装块上所开的弹簧安装槽安装在锚杆本体上,且两个L形触发块的一端位于触发安装块的外侧,另一端位于锚杆本体上所开的第二方形口内;两个L形触发块与两个触发安装块上所开的两个弹簧安装槽之间分别安装有一个第二复位弹簧;两个提示条的一端分别安装在两个L形触发块上,两个提示条的另一端位于锚杆本体上所开的导槽内,且在初始状态下,提示条位于锚杆本体上所开的导槽内的一端与锚杆本体后端面齐平;

上述卡板的两侧对称地安装有两个导向块,四个卡板槽的内侧面上均对称地开有两个导向通槽,四个卡板分别通过安装在其上的两个导向块与四个卡板槽中对应的卡板槽上所开的两个导向通槽的滑动配合安装在成型桩内侧;卡板和对应的卡板槽之间所安装的两个第一复位弹簧内侧分别安装有一个第一伸缩杆,第一伸缩杆的一端安装在卡板的上端,第一伸缩杆的另一端安装在对应卡板槽的内侧端面上;

上述第二复位弹簧为压缩弹簧;

上述定位安装机构包括固定套、伸缩固定杆、锁环、定位套,其中固定套安装在成型桩的上端;伸缩固定杆的一端安装在固定套上,伸缩固定杆的另一端安装有定位套,伸缩固定杆上具有锁环。

2.根据权利要求1所述的一种边坡治理专用的具有抗滑功能的桩,其特征在于:上述卡板上具有便于卡板与锚杆配合的第一斜面;锚杆的前端具有便于插入土内的锥形端。

3.根据权利要求1所述的一种边坡治理专用的具有抗滑功能的桩,其特征在于:上述两个卡块通过一个加强套连接,且加强套嵌套于锚杆的外侧。

4.根据权利要求1所述的一种边坡治理专用的具有抗滑功能的桩,其特征在于:上述L形触发块位于锚杆外侧的一端具有便于L形触发块与成型桩上所开的方形槽配合的第二斜面。
