专利号: 2021104330335
申请人: 广州云舟智慧城市勘测设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

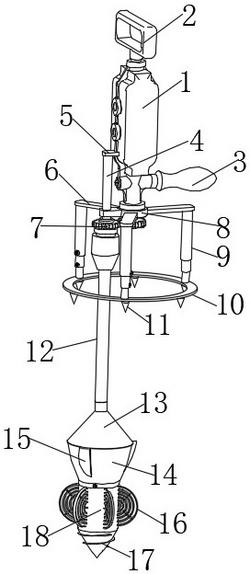

1.一种地质勘查用的取土装置,包括钻机体(1),所述钻机体(1)的顶部安装有上把手(2),所述钻机体(1)底部一侧水平安装有下把手(3),其特征在于,所述钻机体(1)远离下把手(3)一侧水平连接有固定板(5),所述固定板(5)的底端竖直连接有轴杆(4),所述轴杆(4)的外侧转动套接有轴套杆(12),所述轴套杆(12)顶端与钻机体(1)输出轴之间通过联动机构连接,所述轴套杆(12)的底端设置有取土机构,所述取土机构包括固定安装在轴套杆(12)底端的顶罩(13),所述顶罩(13)的底端连接有取样套(14),所述轴套杆(12)延伸至取样套(14)内部,所述取样套(14)的外侧沿圆周方向等距离连通安装有多块弧形刮土板(15),所述取样套(14)的底部通过多个紧固销(24)固定卡装有集土筒(18),所述集土筒(18)的底部呈锥型设置且外侧锥型表面安装有螺旋叶片(17),所述螺旋叶片(17)上方的集土筒(18)外表面沿圆周方向等距离安装有多个分切机构,所述分切机构包括多个固定安装在集土筒(18)外壁上的弧形刀片(16),多个所述弧形刀片(16)的外径从内之外逐渐增大,且多个所述弧形刀片(16)之间的间隔处均连接有多个分切刀片(22),所述弧形刀片(16)与分切刀片(22)为一体结构,在所述取样套(14)内部设置有阻隔粉碎机构。

2.根据权利要求1所述的一种地质勘查用的取土装置,其特征在于,所述联动机构包括固定安装在钻机体(1)输出轴端部的驱动齿轮(20),所述驱动齿轮(20)对应位置的轴套杆(12)外侧固定套接有从动齿轮(7),所述驱动齿轮(20)与从动齿轮(7)之间相互啮合。

3.根据权利要求1所述的一种地质勘查用的取土装置,其特征在于,所述下把手(3)下方的钻机体(1)外侧设置有定位架,所述定位架包括固定套接在钻机体(1)底部外侧的固定环(8),所述固定环(8)的外侧沿圆周方向等距离水平连接有多块定位板(6),所述定位板(6)相互远离一端的下方均竖直安装有伸缩杆(9),多个所述伸缩杆(9)的底端共同水平安装有定位环板(10),在所述伸缩杆(9)的伸缩连接处之间均设置有定位螺栓(19)。

4.根据权利要求3所述的一种地质勘查用的取土装置,其特征在于,所述定位环板(10)的底端沿圆周方向等距离安装有多个定位柱(11),所述定位柱(11)的底端呈锥状设置且与定位环板(10)为一体成型结构。

5.根据权利要求1所述的一种地质勘查用的取土装置,其特征在于,所述顶罩(13)、取样套(14)和弧形刮土板(15)为一体成型结构。

6.根据权利要求1所述的一种地质勘查用的取土装置,其特征在于,所述阻隔粉碎机构固定安装在轴杆(4)底端的底盘(30),所述底盘(30)上方的轴杆(4)外侧转动套接有驱动盘(28),所述底盘(30)与驱动盘(28)之间设置有多个反向限位机构,所述驱动盘(28)的顶端设置有正向推动机构,在所述驱动盘(28)的顶端边沿固定安装有环轨(25),所述环轨(25)上等距离设置有三个弧形凹轨槽(36),且所述弧形刮土板(15)与取样套(14)的端口处均滑动贴合有阻隔刀板(21),所述阻隔刀板(21)靠近环轨(25)一侧均水平连接有横向连板(33),所述横向连板(33)远离阻隔刀板(21)一端固定安装有滑块(32),多个所述滑块(32)共同滑动卡装在环轨(25)外侧,在所述横向连板(33)中间位置的外侧均滑动套设有滑套(34),所述滑套(34)的顶端与顶罩(13)顶部内壁之间均通过纵向连板(35)连接。

7.根据权利要求6所述的一种地质勘查用的取土装置,其特征在于,所述反向限位机构包括开设在驱动盘(28)内部的通槽(39),所述通槽(39)的内部水平滑动安装有限位滑块(40),所述限位滑块(40)顶端与通槽(39)顶部内壁之间竖直安装有弹簧(38),所述限位滑块(40)的底端垂直连接有卡装齿柱(29),所述卡装齿柱(29)延伸至驱动盘(28)外侧,且所述卡装齿柱(29)底部一侧呈圆弧过渡边设置,所述底盘(30)顶端开设有与卡装齿柱(29)相匹配的卡装齿槽(37),所述卡装齿柱(29)竖直滑动插装在相邻卡装齿槽(37)内部。

8.根据权利要求7所述的一种地质勘查用的取土装置,其特征在于,所述正向推动机构包括固定安装在驱动盘(28)顶端的连接环(27),所述连接环(27)的顶端沿圆周方向等距离连接有多个从动齿(26),所述从动齿(26)顶部一侧呈圆弧过渡边设置,且所述从动齿(26)与卡装齿柱(29)的圆弧过渡边位于同一侧,在所述连接环(27)对应位置的顶罩(13)顶端内壁竖直连接有两块弹性连接板(23),所述弹性连接板(23)的底端均固定安装有驱动齿(31),所述驱动齿(31)均位于相邻两个从动齿(26)之间,且所述驱动齿(31)底部一侧设置有与从动齿(26)反向设置的圆弧过渡边。
