专利号: 2021104336219
申请人: 众智机械(临沂)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

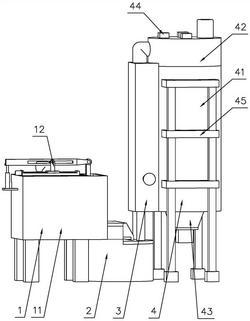

1.一种用于肥料制备的高塔造粒装置,包括搅拌流量控制机构、缓存箱、提升机、造粒机构,其特征在于所述搅拌流量控制机构一侧设有缓存箱,缓存箱一侧设有提升机,提升机一侧设有造粒机构;所述搅拌流量控制机构包括导料箱、流量联动控制机构、搅拌机构、排料隔板、密封板、流量传感控制器、入料通道、上封盖,所述导料箱一侧设有上封盖,导料箱另一侧设有流量传感控制器,所述上封盖一侧设有流量联动控制机构,上封盖另一侧设有入料通道,所述流量联动控制机构一侧设有密封板,密封板一侧设有排料隔板,所述搅拌机构设置于导料箱内部;所述造粒机构包括造粒高塔、密封筒、排料锥筒、排气孔、支撑架、造粒机构,所述支撑架一侧设有造粒高塔,造粒高塔一侧设有排料锥筒,所述造粒高塔另一侧设有密封筒,密封筒一侧设有若干排气孔,所述造粒机构设置于造粒高塔内部;所述造粒机构包括电机Ⅰ、传动轴、齿轮Ⅰ、齿轮Ⅱ、驱动杆、支撑连接板、旋转喷头、造粒排料孔、进料漏斗、输料管道,所述进料漏斗一侧设有输料管道,输料管道一侧设有齿轮Ⅱ,齿轮Ⅱ一侧设有两组驱动杆,驱动杆一侧设有支撑连接板,支撑连接板一侧设有旋转喷头,旋转喷头一侧设有若干造粒排料孔,所述齿轮Ⅱ另一侧设有齿轮Ⅰ,齿轮Ⅰ一侧设有传动轴,传动轴一侧设有电机Ⅰ。2.根据权利要求1所述的一种用于肥料制备的高塔造粒装置,其特征在于所述流量联动控制机构包括电推缸、控制杆、连接杆、电机Ⅲ、丝杠、螺母连接板、连接立板、滑动块、支撑凸台,所述电推缸一侧设有控制杆,控制杆一侧设有连接杆,所述支撑凸台一侧设有丝杠,丝杠一侧设有电机Ⅲ,所述丝杠另一侧设有螺母连接板,螺母连接板一侧设有连接立板,连接立板一侧设有滑动块;电推缸输出端与控制杆连接,控制杆另一端通过销轴与连接杆连接,连接杆另一端与密封板通过销轴连接,支撑凸台固定在上封盖上,丝杠连接在支撑凸台内部,丝杠与螺母连接板通过螺纹进行连接,连接立板固定在螺母连接板上,控制杆通过滑动块与连接立板连接,电机Ⅲ输出端通过联轴器与丝杠连接。3.根据权利要求1所述的一种用于肥料制备的高塔造粒装置,其特征在于所述搅拌机构包括搅拌扇叶、搅拌桶、出料口、导流圆台、固定板、电机Ⅱ、固定环套、L型连接板、固定连接板、破碎罩、螺旋搅拌轴,所述搅拌桶一侧设有出料口,搅拌桶另一侧设有固定板,固定板一侧设有导流圆台,导流圆台一侧设有电机Ⅱ,电机Ⅱ一侧设有固定环套,所述电机Ⅱ另一侧设有螺旋搅拌轴,螺旋搅拌轴一侧设有搅拌扇叶,所述L型连接板设置于导流圆台一侧,L型连接板另一侧设有固定连接板,固定连接板一侧设有破碎罩;导流圆台通过固定板与搅拌桶内侧壁固定连接,电机Ⅱ通过固定环套固定在导流圆台内侧壁上,固定连接板通过L型连接板固定在导流圆台上,破碎罩与固定连接板固定连接,电机Ⅱ输出端穿过固定连接板与螺旋搅拌轴连接。4.根据权利要求1所述的一种用于肥料制备的高塔造粒装置,其特征在于所述缓存箱内部设有导流板。5.根据权利要求1所述的一种用于肥料制备的高塔造粒装置,其特征在于所述排料锥筒一侧设有成粒出口,所述排料锥筒另一侧设有若干进气孔,排料锥筒与造粒高塔之间设有若干弹簧连接柱。

6.根据权利要求1‑5所述的一种用于肥料制备的高塔造粒装置,其特征在于所述输料管道包括缓冲破碎室、喷射本体、破碎顶柱、锥形罩、支撑网板,所述缓冲破碎室内部设有支撑网板,支撑网板一侧设有喷射本体,所述支撑网板另一侧设有锥形罩,锥形罩一侧设有若干破碎顶柱。
