专利号: 2021104337531
申请人: 佛山市顺德区奇睿电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

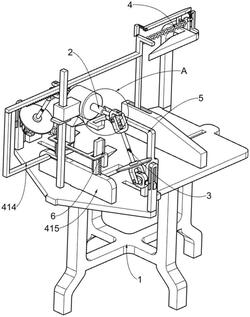

1.一种钣金件加工用适用不同厚度的打磨机,其特征在于,包括有第一固定架、打磨机构、离合机构、推动机构和移动机构,打磨机构设于第一固定架上,离合机构设于打磨机构上,推动机构设于第一固定架上,移动机构设于第一固定架上;

打磨机构包括有固定杆、滑动块、双向电机、第一万向联轴器、第二固定架、第一滑块、第二万向联轴器和磨盘,固定杆焊接于第一固定架顶部,滑动块滑动式连接于固定杆上,固定杆纵穿滑动块,固定杆对滑动块起支撑作用,双向电机安装于滑动块上,第一万向联轴器分别联接于双向电机两侧输出轴一端,一对第二固定架联接于第一固定架顶部,两第二固定架对应设置,第一滑块滑动式连接于第二固定架上,第二万向联轴器设于第一滑块上,磨盘滑动式连接于第二万向联轴器上;

离合机构包括有第三固定架、第一滑杆、第一楔形块和第一复位弹簧,第三固定架联接于第一万向联轴器上,第三固定架上滑动式连接有一对第一滑杆,两第一滑杆错位设置,第一滑杆上固接有第一楔形块,第一楔形块卡入第二万向联轴器,第一楔形块与第三固定架之间连接有第一复位弹簧;

推动机构包括有第四固定架、固定块、第二滑块、第二复位弹簧、第二滑杆、齿条、压缩弹簧、第一固定条、第一滑动板、第一滑动架、第二楔形块、第三复位弹簧、第三楔形块、第二固定条、第二滑动板和齿轮,第四固定架焊接于第一固定架顶部,固定块定位于第四固定架顶部,第二滑块滑动式连接于第四固定架顶部,第二滑块与固定块之间连接有第二复位弹簧,第二滑杆滑动式连接于第二滑块上,齿条联接于第二滑杆一端,齿条与第二滑块之间连接有压缩弹簧,第一固定条焊接于齿条上,第一滑动板滑动式连接于第一固定架顶部,第一滑动板与第一固定条滑动式配合,第一滑动架滑动式配合于第四固定架上,第二楔形块联接于第一滑动架上,第二楔形块与第四固定架之间连接有第三复位弹簧,第二楔形块与第二滑块接触,第三楔形块滑动式连接于第一滑动架上,第二固定条联接于齿条上,第二固定条上滑动式连接有第二滑动板,第二滑动板与第一固定架滑动式配合,齿轮联接于双向电机其中一输出轴上;

移动机构包括有第四楔形块、第五固定架、固定板、第三滑动板和第四复位弹簧,第四楔形块焊接于双向电机另一输出轴上,第五固定架滑动式连接于第一固定架顶部,固定板设于第一固定架顶部,第三滑动板滑动式连接于第一固定架顶部,第三滑动板至少一部分与固定板滑动式配合,第三滑动板横穿固定板,第三滑动板与固定板之间连接有第四复位弹簧。

2.根据权利要求1所述的一种钣金件加工用适用不同厚度的打磨机,其特征在于,还包括有高度调节机构,高度调节机构设于第二滑动板上,高度调节机构包括有第六固定架、第二滑动架、第五复位弹簧和楔形架,一对第六固定架定位于第二滑动板上,第六固定架上共同滑动式连接有第二滑动架,第二滑动架底部连接有两对第五复位弹簧,第五复位弹簧另一端与第二滑动板连接,楔形架焊接于第二滑动架顶部。
