专利号: 2021104445150
申请人: 丰睿
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种生态环境修复监测设备,包括监测器组,其特征在于:所述监测器组包括PH传感器(1)、浑浊度传感器(2)和溶解氧传感器(3),所述监测器组安装在圆形设备架(4)下端,所述设备架(4)包括上架体(5)和下架体(6),所述上架体(5)和下架体(6)通过螺钉连接;所述设备架(4)外环的气胎槽(7)内安装有用于为设备提供浮力的气胎(8),所述气胎(8)的气密芯穿过设备架(4)露出在设备架(4)上端,所述气胎(8)内还安装有气压传感器(9),所述气压传感器(9)也贯穿设备架(4)露出在设备架(4)上端;所述设备架(4)上端还安装有用于监测水位涨落的水位监测装置(10),用于控制牵引绳(11)长度的收放线装置(12),以及根据水位监测装置(10)监测到的水位涨落数据控制收放线装置(12)放线和收线的PLC控制器(13);所述PLC控制器(13)还可根据气胎(8)受到撞击时,气压传感器(9)的瞬时上升气压控制收放线装置(12)放线。

2.根据权利要求1所述的一种生态环境修复监测设备,其特征在于:所述水位监测装置(10)包括安装板(14),所述安装板(14)的一端安装在设备架(4)上端,另一端下侧安装有约束杆(15),所述约束杆(15)外套设有漂浮块(16),所述约束杆(15)下端固定连接有约束板(17)。

3.根据权利要求2所述的一种生态环境修复监测设备,其特征在于:所述安装板(14)于约束杆(15)一侧安装有距离传感器(18),距离传感器(18)的下端指向漂浮块(16),所述漂浮块(16)为圆形块,PLC控制器(13)可根据距离传感器(18)传输的信号,向收放线装置(12)发出指令。

4.根据权利要求1所述的一种生态环境修复监测设备,其特征在于:所述收放线装置(12)包括电机(19)、所述电机(19)的输出端固定连接有转轴(20),所述转轴(20)中部安装有绳卷(21),所述绳卷(21)上缠绕有牵引绳(11),所述牵引绳(11)下端固定连接有锚定块(22),所述牵引绳(11)穿过下架体(6)内的约束条(33)的约束孔,所述转轴(20)两侧与轴承板(23)转动连接。

5.根据权利要求4所述的一种生态环境修复监测设备,其特征在于:所述设备架(4)上端还安装有用于给电机(19)供电的蓄电池(24),所述设备架(4)上端还连接有防水罩(25),所述防水罩(25)上端设有用于为蓄电池(24)补充电能的太阳能电池组。

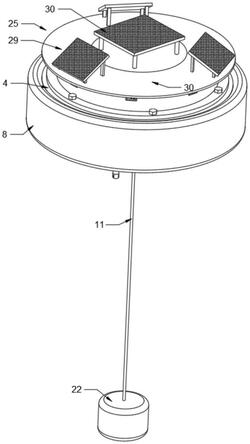

6.根据权利要求5所述的一种生态环境修复监测设备,其特征在于:所述防水罩(25)包括底端的安装环(26)、中部的侧壁(27)和上端的顶棚(28),所述太阳能电池组安装于顶棚(28)上端,所述太阳能电池组包括于顶棚(28)外侧均匀分布的多个倾斜放置的第一组件(29),位于顶棚(28)上端中部的水平放置的第二组件(30)。

7.根据权利要求6所述的一种生态环境修复监测设备,其特征在于:所述顶棚(28)外侧设有由内向外倾斜向下的斜坡(31),所述设备架(4)上端也设有由内向外倾斜向下的斜坡(31),所述安装环(26)下端面为与斜坡(31)贴合的斜面,所述安装环(26)下端面设有密封环。

8.根据权利要求6所述的一种生态环境修复监测设备,其特征在于:所述侧壁(27)为由上至下向内倾斜的环形板,所述侧壁(27)上部圆周均匀设有多个通风孔,所述通风孔内安装有防尘网(32)。
