专利号: 2021104475796
申请人: 涂云鹏
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

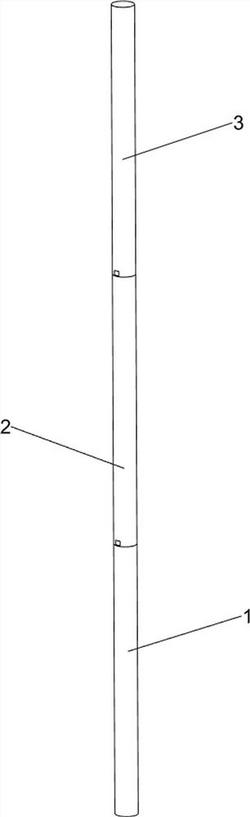

1.一种武术训练用的便携式武术棍,其特征在于,包括有:第一棍体(1)和第二棍体(2),所述第一棍体(1)的上端设有第二棍体(2);

第三棍体(3),所述第三棍体(3)设置在所述第二棍体(2)的上端;

卡紧组件(4),所述第一棍体(1)和所述第二棍体(2)之间设有卡紧组件(4),所述第二棍体(2)和所述第三棍体(3)之间也设有卡紧组件(4);

折叠组件(5),所述第一棍体(1)和所述第二棍体(2)之间设有折叠组件(5),所述第二棍体(2)和所述第三棍体(3)之间也设有折叠组件(5)。

2.根据权利要求1所述的一种武术训练用的便携式武术棍,其特征在于,卡紧组件(4)包括有:

按钮(401),所述第二棍体(2)的两侧均滑动式设有按钮(401),所述第三棍体(3)的两侧也滑动式设有按钮(401);

第一弹簧(402),其中一侧的按钮(401)和所述第二棍体(2)之间连接有第一弹簧(402),另外一侧的按钮(401)和所述第三棍体(3)之间也连接有第一弹簧(402);

异形卡杆(403),所述按钮(401)内侧均连接有异形卡杆(403);

第二弹簧(404),其中一侧的异形卡杆(403)和所述第二棍体(2)之间连接有第二弹簧(404),另外一侧的异形卡杆(403)和所述第三棍体(3)之间也连接有第二弹簧(404),所述第一棍体(1)上部开有环形槽(405),所述第二棍体(2)上部也开有环形槽(405)。

3.根据权利要求2所述的一种武术训练用的便携式武术棍,其特征在于,折叠组件(5)包括有:

第一滑块(501),所述第二棍体(2)下部滑动式设有第一滑块(501),所述第三棍体(3)下部也滑动式设有第一滑块(501);

固定杆(502),所述第一滑块(501)的下侧均固接有固定杆(502);

转杆(503),所述固定杆(502)端部均转动式连接有转杆(503);

安装块(504),所述转杆(503)端部均转动式连接有安装块(504);

第二滑块(505),所述安装块(504)的下侧均固接有第二滑块(505),所述第二滑块(505)分别与所述第一棍体(1)和所述第二棍体(2)滑动式连接;

套筒(506),所述第二滑块(505)外侧固接有套筒(506);

螺栓(507),所述套筒(506)的端部均固接有螺栓(507),所述螺栓(507)与所述第一棍体(1)和所述第二棍体(2)螺纹式连接。

4.根据权利要求3所述的一种武术训练用的便携式武术棍,其特征在于,还包括有止回组件(6),止回组件(6)包括有:楔形块(601),所述第二滑块(505)的上侧均滑动式设有楔形块(601);

连接块(602),所述楔形块(601)外侧均固接有连接块(602);

第三弹簧(603),所述第三弹簧(603)连接在所述连接块(602)之间;

第四弹簧(604),其中一侧的第二滑块(505)和所述第一棍体(1)之间连接有第四弹簧(604),另外一侧的第二滑块(505)和所述第二棍体(2)之间也连接有第四弹簧(604)。

5.根据权利要求4所述的一种武术训练用的便携式武术棍,其特征在于,还包括有活动组件(7),活动组件(7)包括有:推块(701),所述转杆(503)的端部均固接有推块(701);

活动杆(702),所述安装块(504)中部均滑动式设有活动杆(702),所述推块(701)和所述楔形块(601)都与所述活动杆(702)接触;

第五弹簧(703),所述活动杆(702)上套有第五弹簧(703),所述第五弹簧(703)的两端分别与所述活动杆(702)和所述安装块(504)连接。

6.根据权利要求5所述的一种武术训练用的便携式武术棍,其特征在于,还包括有限位组件(8),限位组件(8)包括有:卡块(801),所述第一滑块(501)的两侧均滑动式设有卡块(801);

第六弹簧(802),所述第六弹簧(802)连接在所述卡块(801)和所述第一滑块(501)之间;

接触块(803),所述第一滑块(501)的两侧均滑动式设有接触块(803),所述接触块(803)和所述卡块(801)接触;

第七弹簧(804),所述第七弹簧(804)连接在所述接触块(803)和所述第一滑块(501)之间;

第八弹簧(805),其中一侧的第一滑块(501)和所述第二棍体(2)之间连接有第八弹簧(805),另外一侧的第一滑块(501)和所述第三棍体(3)之间也连接有第八弹簧(805)。

7.根据权利要求6所述的一种武术训练用的便携式武术棍,其特征在于,还包括有移动组件(9),移动组件(9)包括有:第一顶块(901),所述第二棍体(2)底部滑动式设有第一顶块(901),所述第三棍体(3)底部也滑动式设有第一顶块(901);

第二顶块(902),所述第二棍体(2)底部滑动式设有第二顶块(902),所述第三棍体(3)底部也滑动式设有第二顶块(902);

第九弹簧(903),其中一侧的第一顶块(901)和第二棍体(2)之间连接有第九弹簧(903),另外一侧的第一顶块(901)和所述第三棍体(3)之间也连接有第九弹簧(903),其中一侧的第二顶块(902)和所述第二棍体(2)之间也连接有第九弹簧(903),另外一侧的第二顶块(902)和所述第三棍体(3)之间也连接有第九弹簧(903)。

8.根据权利要求7所述的一种武术训练用的便携式武术棍,其特征在于:所述推块(701)为椭圆形。
