专利号: 2021104580684
申请人: 沛县龙固镇中心卫生院
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

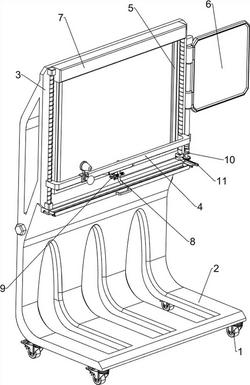

1.一种神经内科用CT阅片装置,其特征在于,包括有:支脚(2)和万向轮(1),支脚(2)底部转动式设有四个万向轮(1);

安装板(3),支脚(2)上部设有安装板(3);

移动机构(4),安装板(3)上设有移动机构(4);

夹紧机构(5),安装板(3)中部之间设有夹紧机构(5);

夹紧机构(5)包括有:

夹块(51),安装板(3)中部之间滑动式设有夹块(51);

第一滑杆(52),夹块(51)两侧均设有二个第一滑杆(52),第一滑杆(52)与安装板(3)滑动式连接;

第一弹簧(53),夹块(51)与第一滑杆(52)之间均设有第一弹簧(53),第一弹簧(53)套在第一滑杆(52)上;

手拉杆(54),夹块(51)下部设有手拉杆(54);

移动机构(4)包括有:

旋转座(41),安装板(3)上设有四个旋转座(41);

螺旋杆(42),两侧的旋转座(41)之间均转动式设有螺旋杆(42);

第一滑轨(43),螺旋杆(42)之间螺纹连接有第一滑轨(43);

第一滑套(44),第一滑轨(43)上滑动式设有第一滑套(44);

放大镜(45),第一滑套(44)顶部设有放大镜(45);

手柄(46),第一滑套(44)上设有手柄(46);

还包括有显示机构(6),显示机构(6)包括有:第一支架(61),安装板(3)上设有两个第一支架(61);

转轴(62),第一支架(61)之间转动式设有转轴(62);

第一扭力弹簧(63),下部的第一支架(61)与转轴(62)之间设有第一扭力弹簧(63),第一扭力弹簧(63)套在转轴(62)上;

显示屏(64),转轴(62)上部设有显示屏(64);

还包括有推开机构(8),推开机构(8)包括有:第二支架(81),安装板(3)下部设有第二支架(81);

摆动杆(82),第二支架(81)中部转动式设有摆动杆(82),摆动杆(82)与手拉杆(54)配合;

第二扭力弹簧(83),摆动杆(82)两侧与第二支架(81)之间对称设有第二扭力弹簧(83);

还包括有触碰机构(9),触碰机构(9)包括有:第二滑套(91),安装板(3)下部设有第二滑套(91);

第二滑杆(92),第二滑套(91)中部滑动式设有第二滑杆(92);

第二弹簧(93),第二滑套(91)与第二滑杆(92)之间设有第二弹簧(93),第二弹簧(93)套在第二滑杆(92)上;

开关(94),安装板(3)下部设有开关(94),开关(94)位于第二滑杆(92)一侧;

灯管(95),安装板(3)中部之间设有多个灯管(95);

还包括有推动机构(10),推动机构(10)包括有:连杆(101),第二滑杆(92)底部设有连杆(101),连杆(101)穿过右下侧的旋转座(41);

第三滑杆(102),连杆(101)上设有第三滑杆(102),第三滑杆(102)与右下侧的旋转座(41)滑动式连接;

第三弹簧(103),第三滑杆(102)与一侧的旋转座(41)之间设有第三弹簧(103),第三弹簧(103)套在第三滑杆(102)上;

拨杆(104),转轴(62)下部设有拨杆(104),拨杆(104)与连杆(101)配合;

还包括有拉开机构(11),拉开机构(11)包括有:滑道(111),支脚(2)上部设有滑道(111);

第二滑轨(112),支脚(2)上部设有第二滑轨(112);

抽屉(113),第二滑轨(112)内滑动式设有抽屉(113);

第四滑杆(114),第二滑轨(112)上均设有第四滑杆(114),抽屉(113)在第四滑杆(114)上滑动;

齿轮(115),转轴(62)下部设有齿轮(115);

齿条(116),抽屉(113)上设有齿条(116),齿条(116)与齿轮(115)啮合,齿条(116)在滑道(111)上滑动。

2.根据权利要求1所述的一种神经内科用CT阅片装置,其特征在于,还包括有吹尘机构(7),吹尘机构(7)包括有:吸尘框(71),安装板(3)上部设有吸尘框(71);

风扇(72),吸尘框(71)内顶部设有多个风扇(72);

过滤网(73),吸尘框(71)底部设有过滤网(73)。
