专利号: 2021104630096
申请人: 河南城建学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

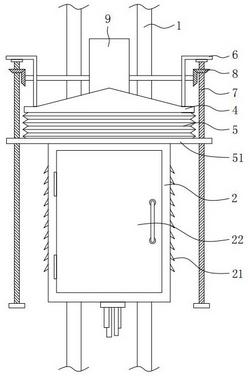

1.一种轨道交通用暴雨冲击缓冲装置,包括两个固定杆(1)和控制箱(2),其特征在于:所述控制箱(2)的背面固定于两个所述固定杆(1)的外表面,所述控制箱(2)的顶部固定连接有缓冲弹簧(3),两个所述缓冲弹簧(3)的顶端之间固定连接有防护罩(4),所述防护罩(4)底部的外表面固定连接有伸缩防水套(5),所述伸缩防水套(5)的底部固定连接有活动套(51),所述防护罩(4)的顶部的两侧均固定连接有L型架(6),两个所述L型架(6)的内壁的顶部均转动连接有螺纹杆(7),两个所述螺纹杆(7)的顶端的外表面均固定连接有第一锥齿轮(8),两个所述螺纹杆(7)的外表面均与所述活动套(51)的内部螺纹连接,其中,所述防护罩(4)的顶部设置有驱动组件(9)。

2.根据权利要求1所述的轨道交通用暴雨冲击缓冲装置,其特征在于,所述防护罩(4)的背面的两侧均固定连接有滑动块(10),两个所述滑动块(10)的内部均开设有滑动孔(11)。

3.根据权利要求2所述的轨道交通用暴雨冲击缓冲装置,其特征在于,两个所述滑动块(10)分别通过两个滑动孔(11)与两个所述固定杆(1)的外表面滑动连接。

4.根据权利要求3所述的轨道交通用暴雨冲击缓冲装置,其特征在于,所述驱动组件(9)包括防水罩(91),所述防水罩(91)的内壁的两侧之间转动连接有转动轴(92),所述转动轴(92)的两端均依次贯穿防水罩(91)和L型架(6)并延伸至所述L型架(6)的内部,所述转动轴(92)延伸至所述L型架(6)的内部的两端均固定连接有与两个所述第一锥齿轮(8)相啮合的第二锥齿轮(93)。

5.根据权利要求4所述的轨道交通用暴雨冲击缓冲装置,其特征在于,所述防水罩(91)的内壁的顶部固定连接有电机(94),所述电机(94)的输出轴固定连接有蜗杆(95)。

6.根据权利要求5所述的轨道交通用暴雨冲击缓冲装置,其特征在于,所述转动轴(92)的外表面固定连接有蜗轮套(96),所述蜗轮套(96)的外表面与所述蜗杆(95)外表面啮合。

7.根据权利要求6所述的轨道交通用暴雨冲击缓冲装置,其特征在于,所述控制箱(2)的两侧均设置有散热口(21),所述控制箱(2)的正面设置有箱门(22)。

8.根据权利要求7所述的轨道交通用暴雨冲击缓冲装置,其特征在于,所述电机(94)包括端盖(9401)、外壳(9405)、传动轴(9403),所述端盖(9401)四角均匀分布有4个连接耳(9402),所述连接耳(9402)中间设置有连接孔(9409),所述端盖(9401)中心安装有滑动轴承(9411),所述滑动轴承(9411)上方设置有密封垫(9410),所述密封垫(9410)与所述端盖(9401)粘贴在一起,所述滑动轴承(9411)中间安装有所述传动轴(9403),所述传动轴(9403)与所述滑动轴承(9411)过盈配合,所述传动轴(9403)下面安装有转子(9413),所述转子(9413)采用永磁磁铁,所述传动轴(9403)顶部设置有扁平台(9404),所述端盖(9401)下面安装有所述外壳(9405),所述端盖(9401)与所述外壳(9405)过盈配合,所述外壳(9405)内设置有油液(9415),所述外壳(9405)内壁上安装有定子(9412),所述外壳(9405)底部设置有轴承座(9414),所述外壳(9405)一侧安装有固定座(9406),所述固定座(9406)与所述外壳(9405)粘贴在一起,所述固定座(9406)一侧安装有电极板(9407),所述电极板(9407)下方设置有密封塞(9408),所述密封塞(9408)采用天然橡胶。

9.根据权利要求8所述的轨道交通用暴雨冲击缓冲装置,其特征在于,所述连接耳(9402)与所述端盖(9401)一体成型,所述连接孔(9409)穿过所述连接耳(9402),所述滑动轴承(9411)分别与所述端盖(9401)和所述轴承座(9414)过盈配合,所述扁平台(9404)与所述传动轴(9403)一体成型。
