专利号: 2021104686937
申请人: 胡小青
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

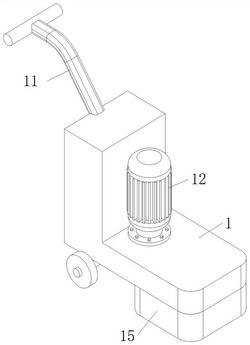

1.一种环氧磨石地坪的打磨装置,其特征在于:包括本体(1);所述本体(1)顶部一侧设有把手(11),另一侧固连有主电机(12);所述本体(1)底部通过转轴(13)转动连接有磨盘(14),磨盘(14)外周的本体(1)底部固连有防尘罩(15);所述磨盘(14)中部开设有一号孔(16),一号孔(16)贯穿转轴(13);所述本体(1)内与转轴(13)端对应位置通过支架固连有漏斗(2),漏斗(2)底部套入一号孔(16)中;所述磨盘(14)一侧的本体(1)底部通过连接块(21)固连有弧形的导流板(22),导流板(22)一侧设有辊轮(23),辊轮(23)通过支架与本体(1)转动连接,辊轮(23)通过减速电机驱动旋转;所述辊轮(23)外周设有拨片(24),连接块(21)一侧开设有进水孔(25),进水孔(25)顶部通过管道与水泵(26)的进水口连通;所述水泵(26)的出水口通过排水管(27)与漏斗(2)连通;

所述拨片(24)末端设有弹性的指尖(3),指尖(3)呈弧形结构,且指尖(3)内侧通过连杆(31)固连有配重球(32);

所述漏斗(2)内固连有倾斜的筛网(33),漏斗(2)一侧与筛网(33)较低的一端对应位置固连有排渣槽(34),排渣槽(34)与筛网(33)上方的漏斗(2)连通;所述排渣槽(34)底部通过二号孔(35)与漏斗(2)连通;

所述筛网(33)底部通过竖杆(36)固连有一组弧形的弹性的存水槽(37),存水槽(37)对称布置在竖杆(36)两侧;

所述进水孔(25)一侧的连接块(21)内开设有滑孔(4),滑孔(4)顶部与进水孔(25)连通,且滑孔(4)与进水孔(25)平行布置;所述滑孔(4)内滑动连接有活塞(41),活塞(41)底部固连的压杆(42)贯穿连接块(21)并延伸至导流板(22)内部;所述导流板(22)为弹性材料制成。

2.根据权利要求1所述的一种环氧磨石地坪的打磨装置,其特征在于:所述滑孔(4)靠近底部位置开设有排渣孔(43),活塞(41)顶部设有楔形部(44);所述活塞(41)上部的滑孔(4)内滑动连接有清理环(45),清理环(45)与滑孔(4)间隙配合;所述进水孔(25)内与清理环(45)对应位置开设的环形槽(46)中转动连接有驱动环(47),驱动环(47)内周均布一组倾斜的叶片(48);所述清理环(45)一侧圆周均布有一号磁铁(5),驱动环(47)与清理环(45)对应位置固连有一组圆周均布的二号磁铁(51);所述环形槽(46)宽度大于清理环(45)的宽度。

3.根据权利要求2所述的一种环氧磨石地坪的打磨装置,其特征在于:所述清理环(45)顶部均布一组伞形布置的撑杆(52),撑杆(52)顶部相互连接形成过滤笼。

4.根据权利要求3所述的一种环氧磨石地坪的打磨装置,其特征在于:所述清理环(45)底部均布一组刷毛(53),刷毛(53)自由端设有弯钩(54);所述刷毛(53)中部设有偏心的伞帽(55)。
