专利号: 2021104715501
申请人: 方菊莲
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

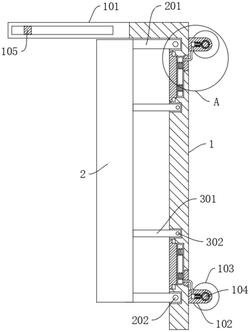

1.一种兽医专用动物固定装置,包括移动车体(1),其特征在于,还包括:

固定杆(101),对称固定连接在所述移动车体(1)的一侧;

滑动杆(105),滑动连接在对称所述固定杆(101)之间;

头部固定件(6),对称滑动连接在所述滑动杆(105)上,用于对动物的头部进行固定;

固定组件,连接在所述头部固定件(6)上端,用于将头部固定件(6)固定;

第一夹板(2),成对滑动连接在所述移动车体(1)上端,用于对动物的腿部进行夹持;

第二夹板(3),成对滑动连接在所述移动车体(1)上端,且所述第一夹板(2)位于第二夹板(3)之间;

其中,所述第一夹板(2)与第二夹板(3)相匹配;

移动滚轮(103),连接在所述移动车体(1)的下端,用于方便移动车体(1)移动;

所述移动车体(1)内对称转动连接有第一双向丝杆(202),所述第一夹板(2)下端对称固定连接有第一支撑杆(201),所述第一支撑杆(201)与第一双向丝杆(202)螺纹连接;

所述移动车体(1)一侧转动连接有第一竖轴(204),且所述第一竖轴(204)贯穿移动车体(1),所述第一竖轴(204)上成对固定连接有第一斜齿轮组(203),所述第一竖轴(204)通过第一斜齿轮组(203)与第一双向丝杆(202)相连接;

所述移动车体(1)内对称转动连接有第二双向丝杆(302),所述第二夹板(3)下端对称固定连接有第二支撑杆(301),所述第二支撑杆(301)与第二双向丝杆(302)螺纹连接;

所述移动车体(1)远离第一竖轴(204)的一侧转动连接有第二竖轴(304),且所述第二竖轴(304)贯穿移动车体(1),所述第二竖轴(304)上成对固定连接有第二斜齿轮组(303),所述第二竖轴(304)通过第二斜齿轮组(303)与第二双向丝杆(302)相连接;

所述移动车体(1)底端对称固定连接有多组支撑块(102),对称所述支撑块(102)之间转动连接有连接轴(104),所述移动滚轮(103)固定连接在连接轴(104)上;

所述移动车体(1)两侧对称滑动连接有滑动板(5),所述滑动板(5)下端连接有气囊(501),且所述滑动板(5)与气囊(501)相贴,所述气囊(501)内连接有多组支撑弹簧(502),所述支撑弹簧(502)用于将气囊(501)撑起;

所述支撑块(102)上端设置有连接槽(504),所述连接槽(504)上连接有连接气管(503),所述连接气管(503)远离连接槽(504)的一端与气囊(501)相连接,所述连接槽(504)内滑动连接有挡杆(505),所述连接轴(104)上固定连接有与挡杆(505)相匹配的固定齿,所述挡杆(505)上套接有复位弹簧(506),所述复位弹簧(506)两端分别与挡杆(505)、支撑块(102)固定连接。

2.根据权利要求1所述的一种兽医专用动物固定装置,其特征在于,所述第一夹板(2)、第二夹板(3)上均对称滑动连接有推动杆(4),所述推动杆(4)两侧对称转动连接有转动齿轮(402),所述转动齿轮(402)上固定连接有夹紧块(401),所述夹紧块(401)用于对动物的腿部进行夹持,所述推动杆(4)两侧均连接有连接齿,所述连接齿与转动齿轮(402)相啮合,所述推动杆(4)上套接有推力弹簧(403),所述推力弹簧(403)用于使推动杆(4)复位。

3.根据权利要求1所述的一种兽医专用动物固定装置,其特征在于,所述固定组件包括移动块(602),所述移动块(602)滑动连接在头部固定件(6)的上端,所述移动块(602)靠近滑动杆(105)的一侧转动连接有转动块(603),所述转动块(603)上固定连接有挡块(604),所述挡块(604)用于阻挡转动块(603)转动,所述滑动杆(105)上设置有多组固定槽(601),所述固定槽(601)与转动块(603)相匹配,所述头部固定件(6)上端螺纹连接有转动螺栓(605),所述转动螺栓(605)一端与移动块(602)转动连接。
