专利号: 2021104728677
申请人: 吴晓翠
专利类型:发明专利
专利状态:授权未缴费
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2023-07-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

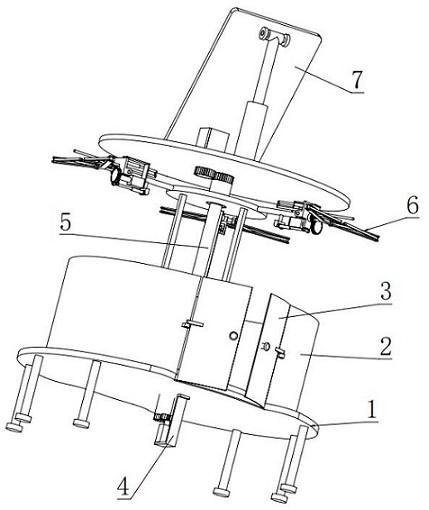

1.一种水平晾晒电动晾衣架,其特征在于,包括:底座(1)、柜体(2)、柜门(3)、旋转机构(4)、升降机构(5)、水平晾衣机构(6)、自动追光太阳能电池板机构(7)和控制面板;

所述底座(1)通过支撑腿固定放置在地面上,所述柜体(2)安装在底座(1)的上方,柜体(2)一侧安装有柜门(3);所述旋转机构(4)安装在底座(1)的底部,所述升降机构(5)安装在旋转机构(4)上,所述水平晾衣机构(6)有多个,水平晾衣机构(6)呈圆周均匀分布安装在升降机构(5)的上部的升降平台(503)侧面,升降机构(5)顶部安装有自动追光太阳能电池板机构(7),控制面板安装在柜体(2)的侧面;

打开柜门(3),将待晾晒衣物挂到水平晾衣机构(6)上,通过控制面板控制所述旋转机构(4)转动,切换另一个水平晾衣机构(6)到柜门(3)处,依次循环,将所有待晾晒衣物挂到每一个水平晾衣机构(6)上,所述升降机构(5)将水平晾衣机构(6)升高,所述水平晾衣机构(6)将待晾晒衣物撑平让待晾晒衣物水平放置,所述旋转机构(4)定时转动,使水平晾衣机构(6)轮流面向太阳;所述自动追光太阳能电池板机构(7)为整个晾衣架提供动力,当下雨时,升降机构(5)、水平晾衣机构(6)和自动追光太阳能电池板机构(7)均缩回,将衣物藏在柜体(2)中;

所述旋转机构(4)包括:旋转电机A(401)、齿轮轴A(402)和旋转底板(403);

所述旋转电机A(401)固定安装在底座(1)的底部,其电机轴通过齿轮与齿轮轴A(402)相啮合,所述齿轮轴A(402)的另一端穿过底座(1)与旋转底板(403)固定连接;

所述升降机构(5)包括:伸缩电缸(501)、伸缩支撑杆(502)和升降平台(503);

所述伸缩电缸(501)的缸体固定安装在旋转底板(403)的圆心,其伸缩杆安装在升降平台(503)的底部圆心,所述伸缩支撑杆(502)有多个,伸缩支撑杆(502)围绕伸缩电缸(501)均匀安装在旋转底板(403)和升降平台(503)之间;

所述水平晾衣机构(6)包括:直杆(601)、竖直旋转架(602)、水平旋转电机(603)、齿轮轴B(604)、纵向撑衣杆(605)和横向撑衣杆(606);

所述直杆(601)一端固定安装在升降平台(503)的侧面,另一端与竖直旋转架(602)相铰接;所述齿轮轴B(604)一端与横向撑衣杆(606)相连接,齿轮处与水平旋转电机(603)的电机轴上的齿轮相啮合,所述水平旋转电机(603)固定安装在竖直旋转架(602)上,齿轮轴B(604)的另一端通过轴承安装在竖直旋转架(602)上,所述纵向撑衣杆(605)安装在竖直旋转架(602)上;

当在水平晾衣机构(6)上挂衣物时,将竖直旋转架(602)旋转到竖直位置,以方便挂衣物,挂完衣物,将水平晾衣机构(6)升起到光照充足的位置,然后将竖直旋转架(602)旋转到水平位置,水平旋转电机(603)启动,调整横向撑衣杆(606)的角度,横向撑衣杆(606)的电动伸缩杆伸出,将衣物横向撑起,纵向撑衣杆(605)的电动伸缩杆伸出,将衣物纵向撑起,从而将待晾晒衣物撑平让待晾晒衣物水平放置,从而增大了待晾晒衣物的光照面积,从而加速了衣物的晒干效率。

2.根据权利要求1所述一种水平晾晒电动晾衣架,其特征在于,所述自动追光太阳能电池板机构(7)包括:齿轮轴C(701)、顶盖(702)、旋转电机B(703)、太阳能电池板(704)和升降电缸(705);

所述齿轮轴C(701)一端通过轴承安装在升降平台(503)上,齿轮处与旋转电机B(703)的电机轴上的齿轮相啮合,所述旋转电机B(703)固定安装在顶盖(702)上,齿轮轴C(701)的另一端固定安装在顶盖(702)的底部,所述太阳能电池板(704)一端铰接在顶盖(702)上,另一端铰接在升降电缸(705)的伸缩杆上,升降电缸(705)的缸体固定安装在顶盖(702)上。
