专利号: 2021104900574
申请人: 宿州市久协医药信息咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

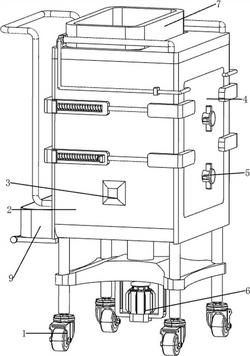

1.一种产科用智能储物医疗推车,其特征是,包括有:万向轮(1)和箱体(2),箱体(2)底部内侧转动式设有四个万向轮(1);

放料机构(4),箱体(2)上设有放料机构(4);

推动机构(5),箱体(2)内侧设有推动机构(5),推动机构(5)与放料机构(4)连接。

2.根据权利要求1所述的一种产科用智能储物医疗推车,其特征是,放料机构(4)包括有:

滑杆(42),箱体(2)上滑动式设有四根滑杆(42);

分类放料框(41),四根滑杆(42)之间连接有分类放料框(41),分类放料框(41)与箱体(2)滑动式连接;

第一弹簧(43),滑杆(42)上绕有第一弹簧(43),第一弹簧(43)连接在箱体(2)与滑杆(42)之间。

3.根据权利要求2所述的一种产科用智能储物医疗推车,其特征是,推动机构(5)包括有:

电动推杆(51),箱体(2)内部设有电动推杆(51),电动推杆(51)的伸缩杆与分类放料框(41)连接;

启动键(52),分类放料框(41)上设有启动键(52),启动键(52)用于启动电动推杆(51);

复位键(53),分类放料框(41)上设有复位键(53),复位键(53)用于使电动推杆(51)复位。

4.根据权利要求3所述的一种产科用智能储物医疗推车,其特征是,还包括有储水机构(6),储水机构(6)包括有:

减速电机(62),箱体(2)下部内侧安装有减速电机(62);

螺杆(63),减速电机(62)的输出轴上设有螺杆(63),螺杆(63)与箱体(2)转动式连接;

螺纹座(65),螺杆(63)上螺纹式连接有螺纹座(65);

L形杆(64),螺纹座(65)上设有四根L形杆(64),L形杆(64)与箱体(2)滑动式连接;

储水箱(61),四根L形杆(64)顶部之间连接有储水箱(61),储水箱(61)与箱体(2)滑动式连接;

按键(66),箱体(2)上设有按键(66),按键(66)用于启动减速电机(62)。

5.根据权利要求4所述的一种产科用智能储物医疗推车,其特征是,还包括有放置机构(7),放置机构(7)包括有:

滑轨(73),箱体(2)上设有两根滑轨(73);

第一放料框(71),两根滑轨(73)之间滑动式连接有第一放料框(71),第一放料框(71)与箱体(2)配合;

连接杆(72),第一放料框(71)上设有两根连接杆(72),连接杆(72)与分类放料框(41)连接,连接杆(72)与箱体(2)滑动式连接。

6.根据权利要求5所述的一种产科用智能储物医疗推车,其特征是,还包括有堵料机构(8),堵料机构(8)包括有:

U形杆(83),储水箱(61)上设有两根U形杆(83);

活塞块(82),两根U形杆(83)之间滑动式连接有活塞块(82),储水箱(61)底部开有出料孔(81),活塞块(82)与出料孔(81)配合;

第二弹簧(84),U形杆(83)上绕有第二弹簧(84),第二弹簧(84)连接在U形杆(83)与活塞块(82)之间。

7.根据权利要求6所述的一种产科用智能储物医疗推车,其特征是,还包括有收集机构(9),收集机构(9)包括有:

液位传感器(91),箱体(2)内部设有液位传感器(91);

收集框(93),箱体(2)上放置有收集框(93);

活动板(94),箱体(2)上转动式设有活动板(94),活动板(94)与收集框(93)配合;

扭力弹簧(95),活动板(94)上绕有两根扭力弹簧(95),扭力弹簧(95)连接在活动板(94)与箱体(2)之间;

管道(96),箱体(2)内侧设有管道(96),管道(96)与收集框(93)和出料孔(81)配合;

推动杆(97),管道(96)上部内侧设有推动杆(97),推动杆(97)与活塞块(82)配合。

8.根据权利要求7所述的一种产科用智能储物医疗推车,其特征是,还包括有控制箱(3),箱体(2)上固接有控制箱(3),控制箱(3)内安装有开关电源、控制模块和电源模块,开关电源为整个装置供电,开关电源的输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接;控制模块上连接有DS1302时钟电路和24C02电路;启动键(52)与控制模块通过电性连接,复位键(53)与控制模块通过电性连接,液位传感器(91)与控制模块通过电性连接,电动推杆(51)与控制模块通过继电器控制模块连接;按键(66)与控制模块通过电性连接,减速电机(62)与控制模块通过直流电机正反转模块连接。
