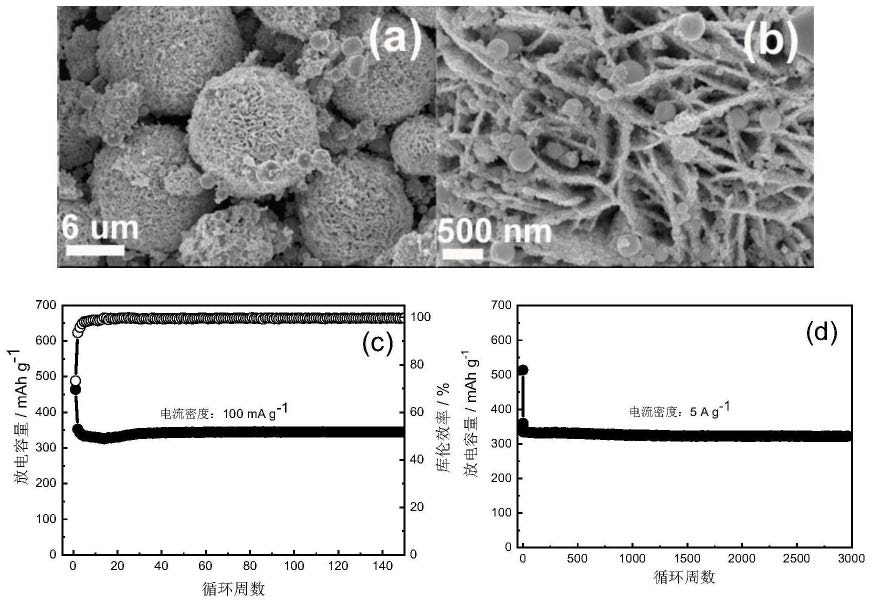

1.一种钠离子电池Bi/C微球负极材料，其特征在于：所述负极材料由微球组成，所述微球是由Bi纳米球和C组装而成。

2.根据权利要求1所述的钠离子电池Bi/C微球负极材料，其特征在于：所述微球由纳米片排列而成，纳米片是由Bi纳米球和C组装而成。

3.根据权利要求1或2所述的钠离子电池Bi/C微球负极材料，其特征在于：所述微球具有开放的孔结构。

4.根据权利要求1～3任一项所述的钠离子电池Bi/C微球负极材料，其特征在于：所述微球负极材料的碳含量为9‑15wt％。

5.权利要求1～4任一项所述的钠离子电池Bi/C微球负极材料的制备方法，其特征在于：将硝酸铋溶解在乙二醇中后，然后加入易碳化有机物分散均匀，在170‑190℃下水热反应4‑6h，将反应完成得到的固体物质洗涤、干燥，然后在惰性气体保护下600‑800℃热处理

1‑5h制得。

6.权利要求5所述的钠离子电池Bi/C微球负极材料的制备方法，其特征在于：所述易碳化有机物为葡萄糖、蔗糖、果糖或麦芽糖中的至少一种。

7.权利要求5或6所述的钠离子电池Bi/C微球负极材料的制备方法，其特征在于：所述易碳化有机物优选为葡萄糖，硝酸铋和葡萄糖的质量比为1:1‑2:1。

8.权利要求7所述的钠离子电池Bi/C微球负极材料的制备方法，其特征在于：所述硝酸铋和葡萄糖的质量比为1.8:1‑1.9:1。

9.权利要求5～8任一项所述的钠离子电池Bi/C微球负极材料的制备方法，其特征在‑1

于：干燥条件为100℃的真空干燥箱中进行干燥8h；惰性气体保护条件为50mL min 的氮气流。

10.一种钠离子电池，包括权利要求1～4任一项所述的钠离子电池Bi/C微球负极材料。
