1.一种硒化钼/富缺陷硫铟锌/硒化镉双Z型光解水制氢催化剂，其特征在于，所述双Z型催化剂是以富缺陷硫铟锌微米花球为载体，在其上同时修饰硒化镉纳米颗粒和硒化钼纳米片，且硒化镉和硒化钼分别是以镉‑硫键和钼‑硫键与富缺陷硫铟锌结合。其制备方法如下：将水热法自制的硫铟锌加入到含有乙酸镉(浓度为0.25～1.34mM)和钼酸钠(浓度为

0.31～1.06mM)的水溶液中，超声分散。同时，将硒粉加入到80％的水合肼溶液中，80℃水浴条件下搅拌溶解，制成浓度为7.64～24.54mM硒前驱体溶液。最后，将上述两种溶液按照体积比为8:1的比例混合，之后转移至水热反应釜中，在200～260℃下进行保温12～30小时，离心洗涤，干燥，得到硒化钼/富缺陷硫铟锌/硒化镉双Z型光催化剂。

2.根据权利1中所述的硒化钼/富缺陷硫铟锌/硒化镉双Z型光解水制氢催化剂，其特征在于，在该光催化剂中，硒化钼与硒化镉的质量比为3～6:4，硒化镉和硒化钼的总质量与硫铟锌的质量比为3～9:100。

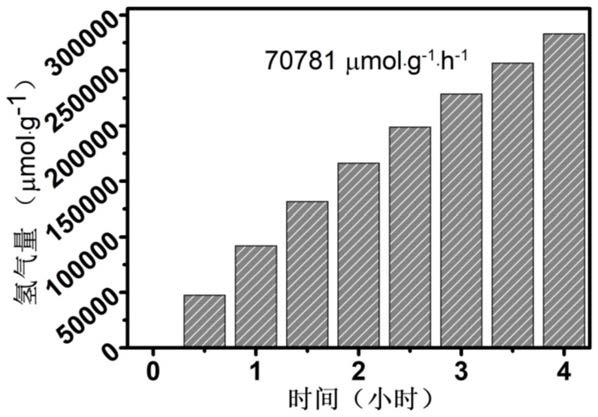

3.根据权利1中所述的硒化钼/富缺陷硫铟锌/硒化镉双Z型光解水制氢催化剂，其特征在于，该光催化剂由于具有特殊的双Z型电荷转移机制和紧密的界面结合，使其能够进行高‑1 ‑1

效的可见光驱动分解水制氢，其制氢速率可达66000～70000μmol·g ·h ，且经32小时8次循环后其光解水制氢效率仍能保持在首次使用时的91～97％。
