专利号: 2021105152706
申请人: 广东雅琪生物科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

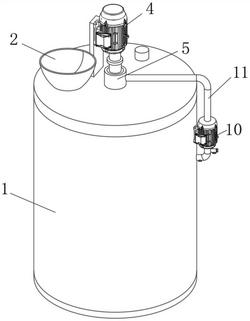

1.一种微生物发酵用智能反应器,包括发酵箱体(1),及其顶部进料口(2)和底部的出料口(3),其特征在于:所述发酵箱体(1)的上方中心处设置有驱动电机(4),所述驱动电机(4)的输出轴连接有进气组件(5),所述进气组件(5)固定安装在发酵箱体(1)顶部中心处;
