专利号: 2021105307995
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

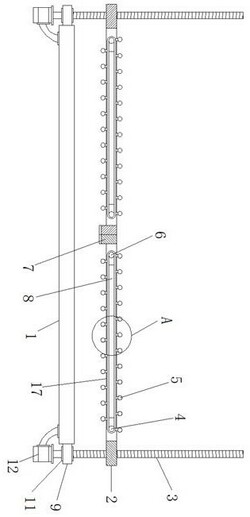

1.一种拉布机的压布装置,其特征在于:包括面板(1)和设置于面板(1)上端的多个框体(2),所述框体(2)内部均设有主动辊(4)和从动辊(6),主动辊(4)和从动辊(6)的外部均套有输送带(17),输送带(17)内部均设有电热板(8),电热板(8)的两端均安装于框体(2)的内壁面上,输送带(17)的外部均设有一根以上的推杆(5),一根以上的推杆(5)均环绕输送带(17)均匀分布,推杆(5)朝向输送带的一侧面上均安装有一根以上的导热杆(19),输送带(17)正对于导热杆处均设有安装孔,导热杆(19)一端均安装于安装孔中,导热杆(19)位于安装孔内部的一端面上均设有球槽,球槽中均活动安装有滚珠(18),位于电热板(8)上下端的滚珠(18)均与电热板(8)的外壁面接触,框体(2)的相对面均向下凸出形成一挤压部(7),面板(1)的两侧均安装有固定板(9),固定板(9)上均安装有带动框体(2)上下移动的调节机构;调节机构均包括第一电机(12)、螺杆(3)、第一轴承(11)和一根以上的定位杆,固定板(9)上均设有通孔,第一轴承(11)均安装于通孔中,定位杆均位于通孔的两侧,定位杆的底面均安装于固定板(9)上,框体(2)正对于第一轴承(11)处均设有螺丝孔(13),框体(2)正对于定位杆处均设有定位孔(14),定位杆上端均穿过定位孔(14)设置,第一电机(12)均安装于固定板(9)的底面上,螺杆(3)下端均安装于第一轴承的内圈中,并均与第一电机(12)的转轴连接,螺杆(3)上端均螺纹连接于螺丝孔(13)中,第一电机(12)的外部安装有固定架,固定架另一端安装于面板(1)的底面上;框体(2)的内壁面正对于主动辊和从动辊的端面处均嵌入式安装有第二轴承(16),主动辊(4)和从动辊(6)的两端均安装于第二轴承(16)的内圈中,框体(2)的一侧面正对于主动辊处设有轴孔,框体(2)的侧面上均安装有第二电机(15),第二电机(15)的转轴穿过轴孔,并与主动辊的一端连接。

2.根据权利要求1所述的拉布机的压布装置,其特征在于:推杆(5)均为圆柱杆,推杆(5)、导热杆(19)和滚珠(18)均由金属材料制成。

3.根据权利要求1所述的拉布机的压布装置,其特征在于:挤压部(7)的底面上均安装有橡胶层。

4.根据权利要求1所述的拉布机的压布装置,其特征在于:螺杆(3)上通过螺纹套接有一带外螺纹的橡胶套,且橡胶套为两层设置,内层的橡胶套上均匀设置与布匹厚度相对应的刻度线。
