1.一种磷‑氟协同吸附载镧生物炭的制备方法，其特征在于包括如下步骤：(1)将花生壳破碎制备花生壳粉末；

(2)将氯化镧溶于水中，将步骤(1)得到的花生壳粉末与氯化镧溶液混合，浸渍后烘干，所述花生壳与氯化镧的质量比为5:2‑5；

(3)将步骤(2)得到的浸渍样高温烧制，其中，步骤(2)得到的浸渍样在高温烧制前先在

300℃下预碳化；

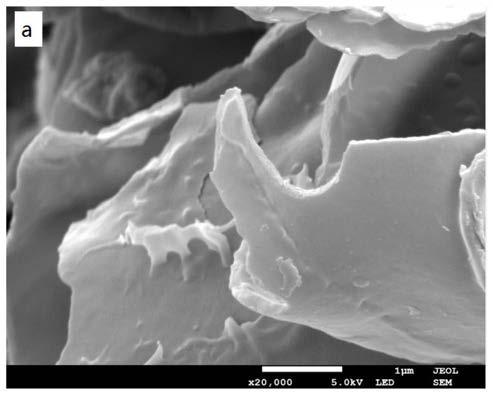

(4)烧制完成后冷却、洗涤、烘干，制得载镧生物炭。

2.根据权利要求1所述的一种磷‑氟协同吸附载镧生物炭的制备方法，其特征在于：步骤1破碎后经筛分制得粒度≤50目的花生壳粉末。

3.根据权利要求1或2所述的一种磷‑氟协同吸附载镧生物炭的制备方法，其特征在于：步骤3高温烧制温度为500‑700℃，保温时间为0.5‑5h。

4.权利要求1～3任一项所述的方法制备得到的磷‑氟协同吸附载镧生物炭。
