专利号: 2021105554920
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

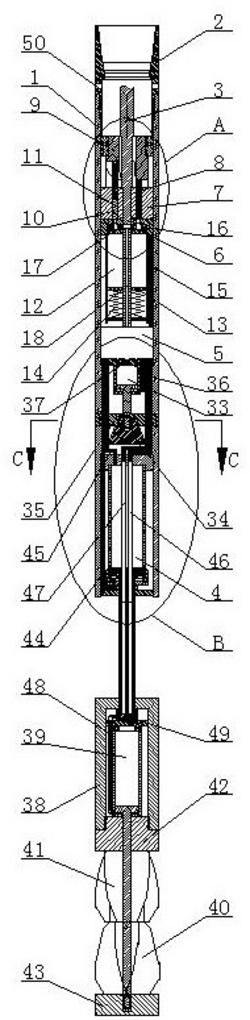

1.一种液压牵引式膨胀套管补贴装置,它由上壳体(1)、上接头(2)、液压泵、固定机构和膨胀机构构成,其特征在于:上壳体(1)的顶部端头螺纹安装有上接头(2),上接头(2)下方的上壳体(1)内通过主轴(3)安装有液压泵;上壳体(1)的底部端头设置有伸缩液压缸(4),伸缩液压缸(4)与液压泵之间的上壳体(1)内设置有固定机构;伸缩液压缸(4)的活塞杆延伸至上壳体(1)下方,延伸至上壳体(1)下方的伸缩液压缸(4)活塞杆端头设置有膨胀机构。

2.根据权利要求1所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的液压泵由泵体、油箱和配流器(5)构成,泵体底部通过配流盘(6)安装有油箱,油箱的下方设置有配流器(5);所述的配流盘(6)和配流器(5)分别与上壳体(1)固定连接。

3.根据权利要求2所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的油箱由箱体(12)、油箱活塞(13)和油箱弹簧(14)构成,箱体(12)内设置有油箱活塞(13),油箱活塞(13)下方的箱体(12)内设置有油箱弹簧(14),油箱活塞(13)上方箱体(12)内充装有液压油;箱体(12)顶部与配流盘(6)固定连接,油箱活塞(13)与配流盘(6)之间的箱体(12)通过回油管(15)与配流器(5)连通。

4.根据权利要求2所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的泵体由液压缸体(7)、增压柱塞(8)和增压凸轮(9)构成,液压缸体(7)上通过均布设置的增压孔(10)活动插装有增压柱塞(8),增压柱塞(8)下方的增压孔(10)内设置有柱塞弹簧(11);液压缸体(7)的上方设置有增压凸轮(9),增压凸轮(9)的底部呈波形设置有增压面,增压面与增压柱塞(8)的顶部端面滑动连接;所述的增压凸轮(9)通过轴承与上壳体(1)连接,液压缸体(7)与上壳体(1)固定连接;增压孔(10)一侧的配流盘(6)上设置有进液单向阀(16),进液单向阀(16)的进口与箱体(12)连通,进液单向阀(16)的出口与增压孔(10)连通;增压孔(10)另一侧的配流盘(6)上设置有出液单向阀(17),出液单向阀(17)的出口通过主轴(3)上设置的连通孔(18)与配流器(5)连通,出液单向阀(17)的进口与增压孔(10)连通。

5.根据权利要求1所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的主轴(3)的端头依次穿过增压凸轮(9)、液压缸体(7)、配流盘(6)、油箱活塞(13)、箱体(12)与配流器(5)连接;增压凸轮(9)与主轴(3)键连接;液压缸体(7)、配流盘(6)、油箱活塞(13)和配流器(5)分别与主轴(3)滑动密封连接。

6.根据权利要求2所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的配流器(5)包括二位四通换向阀(19),二位四通换向阀(19)连接有油路A(20)和油路B(21),油路A(20)上并联有顺序阀A(22)、B(23)、C(24)、D(25);油路B(21)上并联有顺序阀E(26)、F(27)、G(29)和膨胀缸无杆腔回油单向阀(28),顺序阀G(29)、D(25)的出油口分别与二位四通换向阀(19)连通;顺序阀A(22)、B(23)、E(26)、F(27)分别并联有回油单向阀(30);二位四通换向阀(19)上还设置有进油口和回油口,进油口设置有进油单向阀(31),进油单向阀(31)的进口与连通孔(18)连通并通过溢流阀(32)与回油管(15)连通;回油口与回油管(15)连通。

7.根据权利要求6所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的顺序阀A(22)、B(23)、C(24)、D(25)的开启压力按由小到大的顺序为:顺序阀A(22)、C(24)、B(23)、D(25);顺序阀E(26)、F(27)、G(29)的开启压力按由小到大的顺序为:顺序阀E(26)、F(27)、G(29)。

8.根据权利要求1所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的固定机构由卡爪液压缸(33)、锥形滑块(34)和卡爪(35)构成,卡爪液压缸(33)的活塞杆端头固装有锥形滑块(34),锥形滑块(34)的锥面上均布设置有滑槽,滑槽上活动安装有卡爪(35);

所述的卡爪液压缸(33)与上壳体(1)固定连接,卡爪(35)的端头穿过上壳体(1)延伸至上壳体(1)外侧;所述的卡爪液压缸(33)的有杆腔通过卡爪缸有杆腔油管(36)与顺序阀A(22)的出油口和与顺序阀A(22)对应的回油单向阀(30)的进口连通;卡爪液压缸(33)的无杆腔通过卡爪缸无杆腔油管(37)与顺序阀E(26)的出油口和与顺序阀E(26)对应的回油单向阀(30)的进口连通。

9.根据权利要求1所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的膨胀机构由下壳体(38)、膨胀液压缸(39)和膨胀锥构成,下壳体(38)呈倒扣的杯状体,下壳体(38)内固装有膨胀液压缸(39),膨胀液压缸(39)的活塞杆上设置有膨胀锥;所述的下壳体(38)与伸缩液压缸(4)的活塞杆固定连接;所述的膨胀锥由下膨胀体(40)、上膨胀体(41)、上锥座(42)和下锥座(43)构成,下膨胀体(40)的上端套装有上膨胀体(41),上膨胀体(41)的顶部端面上设置有上锥座(42);下膨胀体(40)的底部端面上设置有下锥座(43);所述的膨胀液压缸(39)的活塞杆端头依次穿过上锥座(42)、上膨胀体(41)、下膨胀体(40)与下锥座(43)螺纹连接;所述的上锥座(42)与下壳体(38)螺纹连接。

10.根据权利要求9所述的一种液压牵引式膨胀套管补贴装置,其特征在于:所述的伸缩液压缸(4)的有杆腔通过伸缩缸有杆腔油管(44)与顺序阀B(23)的出油口和与顺序阀B(23)对应的回油单向阀(30)的进口连通;伸缩液压缸(4)的无杆腔通过伸缩缸无杆腔油管(45)与顺序阀F(27)的出油口和与顺序阀F(27)对应的回油单向阀(30)的进口连通;所述的伸缩液压缸(4)的活塞杆上通过伸缩孔并列插装有伸缩油管A(46)和伸缩油管B(47);伸缩油管A(46)的底部端头通过伸缩孔连接有膨胀缸有杆腔油管(48),膨胀缸有杆腔油管(48)与膨胀液压缸(39)的有杆腔连通;伸缩油管A(46)的顶部端头通过连通管与顺序阀C(24)的出油口连通;伸缩油管B(47)的底部端头通过伸缩孔连接有膨胀缸无杆腔油管(49),膨胀缸无杆腔油管(49)与膨胀液压缸(39)的无杆腔连通;伸缩油管B(47)的顶部端头通过连通管与膨胀缸无杆腔回油单向阀(28)的进口连通。
