专利号: 2021105610136
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

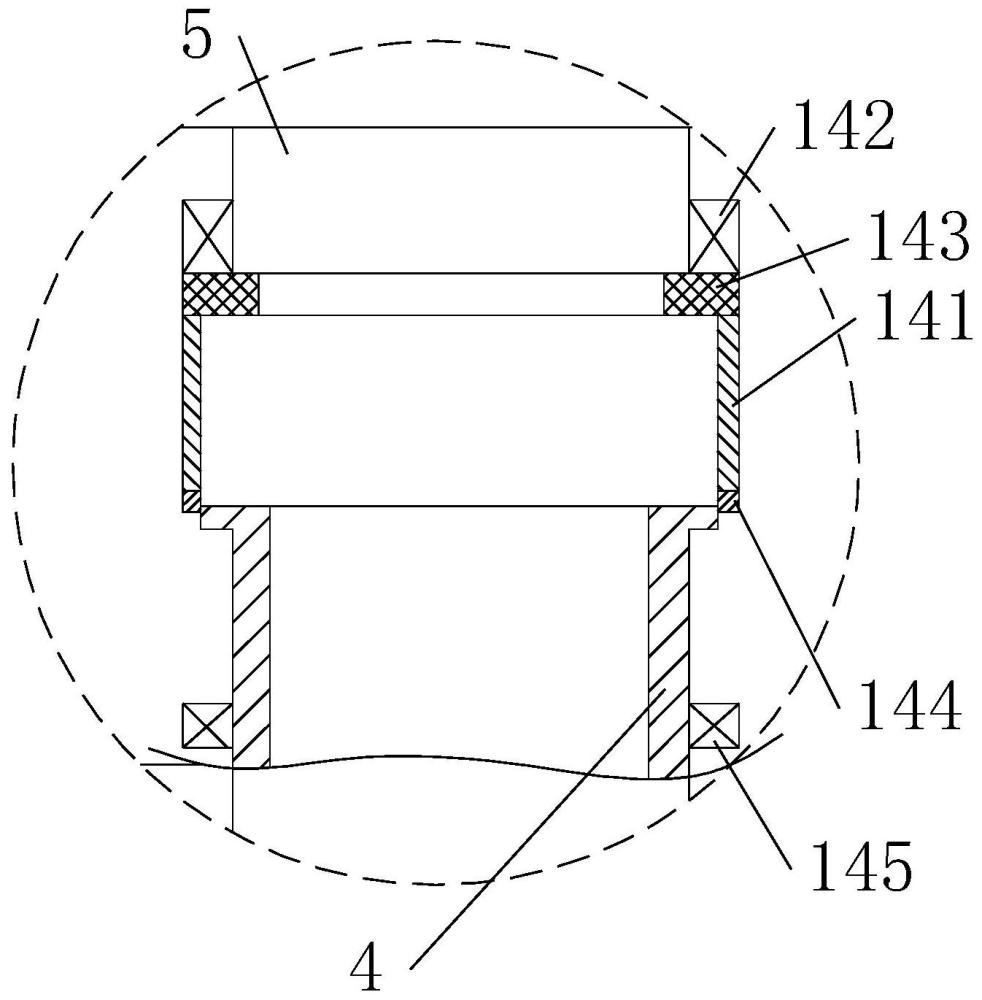

1.一种布袋除尘装置的反吹清灰方法,其特征在于,先获取如下结构的反吹结构,包括布袋风筒组件(4)和反吹组件(5),所述布袋风筒组件(4)的出口朝上设置,所述反吹组件(5)上具有与所述布袋风筒组件(4)的出口正对设置的出风口;所述反吹组件(5)的出风口和布袋风筒组件(4)的出口之间设置有导风筒组件,所述导风筒组件包括用于导通所述反吹组件(5)的出风口和布袋风筒组件(4)的出口的导风套(141)和用于驱动所述导风套(141)在导通和开启状态间切换的驱动机构;反吹时,利用驱动机构将导风套导通所述反吹组件(5)的出风口和布袋风筒组件(4)的出口;

所述导风套(141)可轴向移动地套设在布袋风筒组件(4)的出口上;所述驱动机构用于驱动所述导风套(141)沿轴向移动至导通连接在所述反吹组件(5)的出风口和布袋风筒组件(4)的出口之间;

所述导风套(141)的上端具有可被磁铁吸引的磁性材料制成的引力环(143),所述驱动机构包括设置在所述反吹组件(5)上的第一环形电磁铁(142),所述第一环形电磁铁(142)与所述引力环(143)正对设置;

所述导风套(141)的下端还具有沿周向均布设置的永磁铁(144),所述永磁铁(144)的磁极朝向一致;所述布袋风筒组件(4)的出口还具有与所述永磁铁(144)对应设置的第二环形电磁铁(145),所述第二环形电磁铁(145)位于所述导风套(141)的下方,且与所述永磁铁(144)相贴近;所述第二环形电磁铁(145)在通电状态下的磁极与所述永磁铁(144)的磁极同性相对。

2.如权利要求1所述的布袋除尘装置的反吹清灰方法,其特征在于,所述第一环形电磁铁(142)的底面或所述引力环(143)的表面具有密封垫。

3.如权利要求1~2中任一权利要求所述的布袋除尘装置的反吹清灰方法,其特征在于,所述反吹组件(5)的出风口还设置有可关闭的喷吹阀,所述布袋风筒组件(4)的出口内设置有用于检测气压的气压传感器;反吹时,实时检测所述气压传感器的压力,一旦所述气压传感器的峰值压力小于设定阈值或峰值压力的减小速率大于设定速率时,判定该布袋风筒组件(4)为破损,则关闭所述喷吹阀,并将导风套保持在导通状态。
