专利号: 2021105662338
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

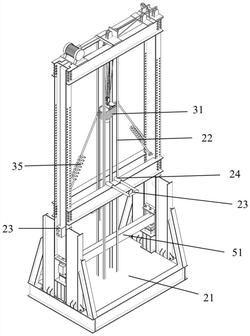

1.一种落锤冲击试验平台,其特征在于:包括支架,在支架上设置有提升机构,提升机构上设置电磁铁,电磁铁下方设置有落锤配重;所述落锤配重上设置有保险机构,该保险机构包括设置于落锤配重上的两个吊耳,两吊耳之间设置有拱形筋,其中一个吊耳一侧设置滑槽,所述滑槽内设置有阻挡块,在拱形筋上铰接有弯曲筋,弯曲筋的自由端位于滑槽内,阻挡块用于限制弯曲筋的自由端;

还包括静力加载机构,所述静力加载机构用于在落锤冲击试验结束后在试验构件的原位置对其加载静力;

所述静力加载机构包括与支架中部设置的横梁铰接的反力板,所述反力板上设置有千斤顶,所述千斤顶下端设置有压力传感器,压力传感器下端设置传力构件,所述传力构件下方设置分配梁,所述分配梁与试验构件之间设置刀铰。

2.根据权利要求1所述的一种落锤冲击试验平台,其特征在于:所述落锤配重的一组相对侧面上分别连接一弹性部件的一端,各弹性部件的另一端分别连接支架。

3.根据权利要求1所述的一种落锤冲击试验平台,其特征在于:所述支架上设置有导轨,所述落锤配重位于导轨的空间内被导轨限制,使其能够沿导轨的延伸方向运动。

4.根据权利要求3所述的一种落锤冲击试验平台,其特征在于:所述导轨包括竖向平行设置的四根角钢,四根角钢在竖向形成一个矩形截面的空间,落锤配重位于该空间内。

5.根据权利要求1所述的一种落锤冲击试验平台,其特征在于:所述支架包括中横梁,在中横梁上设置有插接管,在插接管内设置插销。

6.根据权利要求1所述的一种落锤冲击试验平台,其特征在于:所述落锤配重包括多片层叠设置的配重钢板,落锤配重的下表面设置有轮辐式压力传感器,所述轮辐式压力传感器下方连接锤头。

7.根据权利要求1所述的一种落锤冲击试验平台,其特征在于:还包括用于固定并支撑试验构件的支撑机构。

8.根据权利要求7所述的一种落锤冲击试验平台,其特征在于:所述支撑机构包括位于支架上的一组钢凳,其中一个钢凳上设置刀铰,另一个钢凳上设置辊轴,还包括两个夹板,各夹板分别通过多根丝杆与对应的钢凳连接,试验构件的两端分别位于夹板与刀铰、夹板与辊轴之间。
