专利号: 2021105831976
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种防护网异常检测系统,其特征在于,包括监测终端(100)及拉力传感器(200),所述拉力传感器(200)与所述监测终端(100)通讯连接,所述拉力传感器(200)的一端与被检测的防护网的一边固定连接,所述拉力传感器(200)的另一端通过拉绳(210)连接至被检测的防护网的另一边,所述拉绳(210)的外表面光滑且具有弹性,所述拉绳(210)被预先施加拉应力,所述拉绳(210)交错穿过被检测的防护网的网格往返于防护网的两侧。

2.根据权利要求1所述的防护网异常检测系统,其特征在于,还包括无线模块(300)及天线(310),所述拉力传感器(200)与所述无线模块(300)电性连接,所述无线模块(300)与所述天线(310)电性连接,所述拉力传感器(200)通过所述无线模块(300)与所述监测终端(100)通讯连接。

3.根据权利要求2所述的防护网异常检测系统,其特征在于,所述无线模块(300)包括ZigBee单元、5G通讯单元、WiFi单元、蓝牙单元及NB‑IOT单元中的一种或几种。

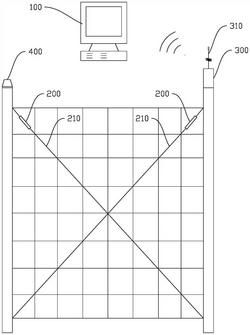

4.根据权利要求1所述的防护网异常检测系统,其特征在于,所述拉力传感器(200)的数量有两个,两个所述拉力传感器(200)的一端连接于被检测的防护网的同一侧的两端,两个所述拉力传感器(200)的另一端分别通过两根所述拉绳(210)连接被检测的防护网的另一侧的两端。

5.根据权利要求4所述的防护网异常检测系统,其特征在于,两根所述拉绳(210)交汇于被检测的防护网的中心。

6.根据权利要求2所述的防护网异常检测系统,其特征在于,还包括报警模块(400),所述报警模块(400)与所述无线模块(300)电性连接。

7.根据权利要求6所述的防护网异常检测系统,其特征在于,所述报警模块(400)包括报警灯和/或蜂鸣器。

8.根据权利要求1‑7任一项所述的防护网异常检测系统的预警方法,其特征在于,包括如下步骤:

S100:将拉力传感器(200)首次设置于完好的不受力的防护网上时的数值记为监测阈值下限,将防护网承载一定压力值时拉力传感器(200)的数值记为监测阈值上限;

S200:监测终端(100)读取拉力传感器(200)的实际数值,并将实际数值与监测阈值下限和监测阈值上限比较,若实际数值小于监测阈值下限则发出防护网损坏警告;若实际数值大于监测阈值上限则发出防护网有异物警告。

9.一种防护网,其特征在于,设有根据权利要求1‑7任一项所述的防护网异常检测系统。
