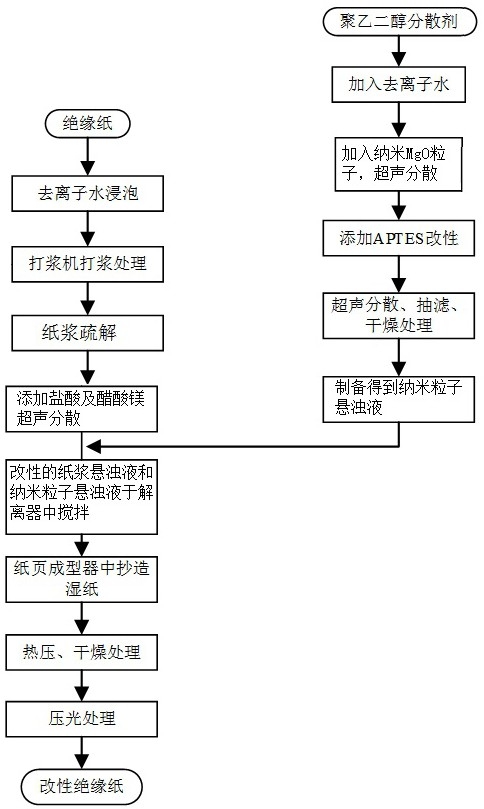

1.一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，包括以下步骤：

（1）用去离子水浸泡绝缘纸，得到湿纸浆；

（2）将步骤（1）制得的湿纸浆加入打浆机中打浆处理并脱水，得到纸浆；

（3）向疏解器中加入去离子水及步骤（2）制得的纸浆，将纸浆疏解为纸浆悬浊液；

（4）在所述的纸浆悬浊液中添加盐酸及醋酸镁超声分散0.5～0.8h，得到改性的纸浆悬浊液；所述盐酸的添加量为纸浆悬浊液体积的0.25～0.35%，所述醋酸镁的添加量为纸浆悬浊液重量的0.15～0.25%；

（5）将纳米MgO粒子及聚乙二醇加入去离子水中，超声分散55～65min，得到超声分散液；在超声分散液中添加APTES，超声分散四次，每次35～40min，每次间隔15min，经抽滤、干燥，得到改性纳米MgO；所述APTES的添加量为纳米MgO粒子重量的12～15%；

（6）在改性纳米MgO中加入去离子水制备得到纳米粒子悬浊液；

（7）在解离器中加入步骤（4）制得的改性的纸浆悬浊液及步骤（6）制得的纳米粒子悬浊液，搅拌25～30min，充分混合，得到混合液；

（8）将所述的混合液放入纸张成型器中成型湿纸页；

（9）将所述的湿纸页放入热压机上进行热压，得到热压的湿纸页；

（10）对所述的热压的湿纸页进行真空干燥,再进行压光处理，即得所述的基于纳米MgO改性的低介电常数绝缘纸。

2.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（1）中用去离子水浸泡绝缘纸12h以上，得到湿纸浆。

3.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（2）中将步骤（1）制得的湿纸浆加入打浆机中打浆处理，打浆度控制在45°SR，并脱水，得到纸浆。

4.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（4）中超声分散时，超声波振荡发生器超声频率为40～45KHz；所述纸浆悬浊液中绝缘纸的重量百分比为6.5～10.5%。

5.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（5）中将纳米MgO粒子及聚乙二醇加入去离子水中，在超声波振荡发生器超声频率为35～40KHz条件下超声分散55～65min，得到超声分散液；在超声分散液中添加APTES，在超声波振荡发生器超声频率为30～35KHz条件下超声分散四次，每次35～40min，每次间隔15min，经抽滤、干燥，得到改性纳米MgO；所述APTES的添加量为纳米MgO粒子重量的12～15%。

6.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（6）中在改性纳米MgO中加入去离子水制备得到改性纳米MgO的重量百分比为2.5～5.5%的纳米粒子悬浊液。

7.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（6）中所述改性纳米MgO的粒径为30～50nm。

8.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（7）中改性的纸浆悬浊液与纳米粒子悬浊液的体积比为20～30:1。

9.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（9）中将所述的湿纸页放入热压机上进行三次热压，第一次热压的压力为

1.2～1.5MPa，温度为30～40℃；间隔15min后进行第二次热压，第二次热压的压力为2.2～

2.5MPa，温度为40～45℃；之后进行第三次热压，第三次热压的压力为1.1～1.3MPa，温度为

35～40℃，得到热压的湿纸页。

10.根据权利要求1所述的一种基于纳米MgO改性的低介电常数绝缘纸的制备方法，其特征在于，所述步骤（10）中所述的热压的湿纸页在真空度为‑0.06MPa，干燥温度为80～85℃的条件下进行真空干燥,再进行压光处理，即得所述的基于纳米MgO改性的低介电常数绝缘纸。
