专利号: 2021105973534
申请人: 烟台大学
专利类型:发明专利
专利状态:已下证
专利领域: 有机化学〔2〕
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种萃取精馏分离异丙醚、异丙醇和水的方法,其特征在于,使用极性萃取剂,利用在萃取剂中的溶解度差别依次分离出异丙醚和异丙醇,再利用萃取剂与水的沸点差别,将水分离;

所述的极性萃取剂为二甲基亚砜、N‑甲酰基吗啉、N,N‑二甲基甲酰胺、糠醛、吗啉、二甲基乙酰胺、二乙基甲酰胺中的一种;

待分离原料中,以质量分数计,含异丙醇70wt%‑85wt%,异丙醚8wt%‑20wt%,以及水

6wt%‑12wt%;

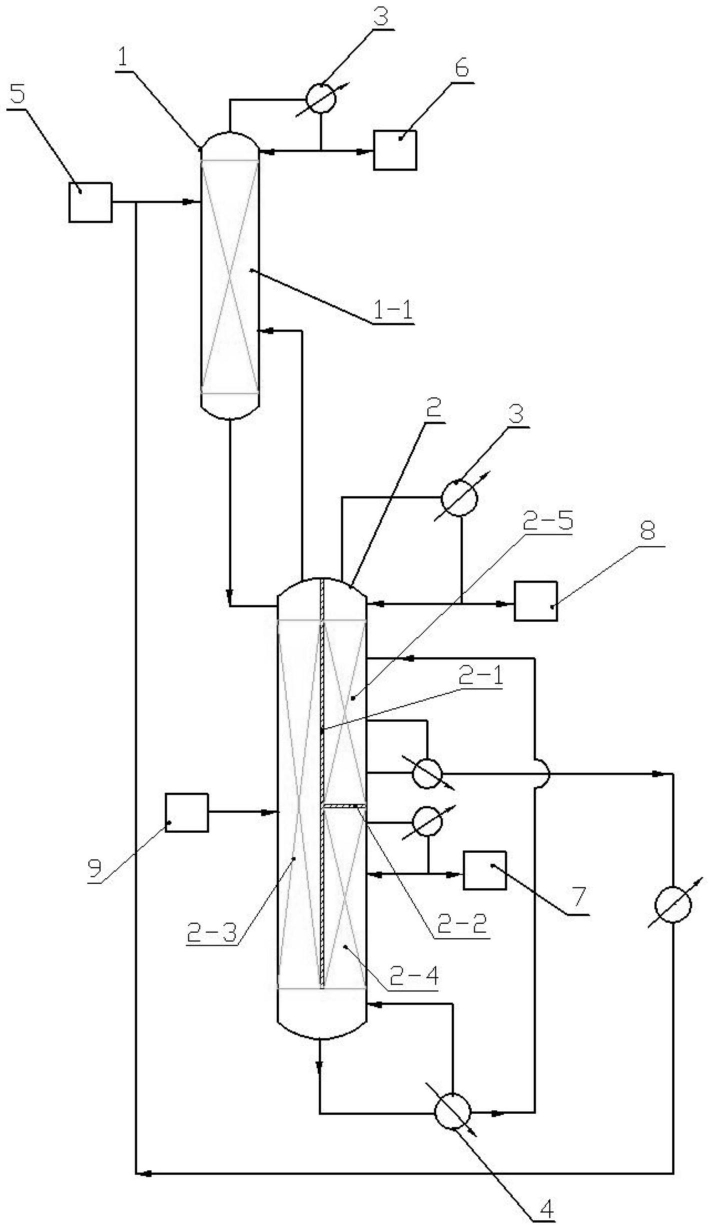

使用如下装置实现:

所述的装置包括萃取塔和隔壁萃取精馏塔;

所述的萃取塔的内部包括萃取区I,所述的萃取塔底部设置萃取剂出口,所述的萃取塔设置异丙醚入口;

所述的隔壁萃取精馏塔中沿塔的延伸方向设置一个将其内腔分隔的分隔壁,所述的分隔壁上端延伸至塔顶,下端与塔底之间留有空隙;所述的分隔壁将精馏塔的内腔的分隔为萃取区Ⅱ和分离区;所述的分离区的中部设置一个隔板,将其分隔成下端的分离区I和上端的分离区Ⅱ;

所述的萃取剂出口与异丙醚入口均与萃取区Ⅱ的塔顶部分连通;

萃取塔顶部设置异丙醚出口,隔壁萃取精馏塔的底部设置混合液出口,分离区I中部设置异丙醇出口,分离区Ⅱ塔顶部设置水出口,分离区Ⅱ下部设置萃取剂出口;异丙醚出口、异丙醇出口、水出口设置冷凝器;混合液出口、萃取剂出口处均设置再沸器。

2.根据权利要求1所述的方法,其特征在于,

萃取剂从萃取区I加入,待分离原料从萃取区Ⅱ加入;

异丙醚从萃取塔获得,异丙醇从分离区I获得,水从分离区Ⅱ获得。

3.根据权利要求2所述的方法,其特征在于,包括如下步骤:S1. 将待分离原料加入到隔壁萃取精馏塔的萃取区Ⅱ,将萃取剂在萃取区I上部加入,在萃取塔顶部得到异丙醚;

S2. 易溶于极性萃取剂的异丙醇和水由萃取区Ⅱ进入分离区I,在分离区I中部分离得到异丙醇;

S3. 将隔壁萃取精馏塔的塔底流股通入分离区Ⅱ,塔顶得到水,分离区Ⅱ下部得到极性萃取剂。

4.根据权利要求1‑3任一项所述的方法,其特征在于,萃取剂与待分离原料的质量比为(1‑10):1。

5.根据权利要求1‑3任一项所述的方法,其特征在于,异丙醚以回流比3分离获得。

6.根据权利要求1‑3任一项所述的方法,其特征在于,异丙醇以回流比4分离获得。

7.根据权利要求1‑3任一项所述的方法,其特征在于,水以回流比5获得。
