专利号: 2021105996220
申请人: 长春腾翔汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

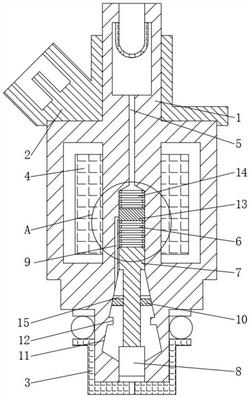

1.一种汽车发动机用喷油嘴,包括机体(1),其特征在于:所述机体(1)的上表面固定套装有线束插接器(2),所述机体(1)的底部固定套装有阀座(3),所述机体(1)内腔的中部固定套装有电磁线圈(4),所述机体(1)的内部开设有油孔(5),所述油孔(5)的中部套装有回位弹簧(6),所述回位弹簧(6)的底面固定安装有阀体(7),所述阀体(7)的底部固定安装有轴针(8),所述机体(1)的内部且与油孔(5)的中部连通开设有油道(9),所述阀体(7)中部的外表面活动套装有分隔套(10),所述油孔(5)的下部分成型有锥孔(11),所述油道(9)的下端与锥孔(11)的上部分连通,所述锥孔(11)的内表面凸出有限位块(12),所述分隔套(10)的斜面与锥孔(11)配合,所述油道(9)在锥孔(11)上的联通部位在分隔套(10)的上方。

2.根据权利要求1所述的一种汽车发动机用喷油嘴,其特征在于:所述油孔(5)的中部且位于回位弹簧(6)的顶部固定安装有活塞(13),所述活塞(13)的上表面固定安装有拉簧(14),所述活塞(13)与油孔(5)活动套装。

3.根据权利要求1所述的一种汽车发动机用喷油嘴,其特征在于:所述分隔套(10)的上表面一体成型有弧叶(15)。

4.根据权利要求1所述的一种汽车发动机用喷油嘴,其特征在于:所述(10)与(7)齿状套装。

5.根据权利要求1所述的一种汽车发动机用喷油嘴,其特征在于:所述(10)的上下移动距离小于(7)的上下移动距离。
