1.一种金属改性的SAPO‑34分子筛的制备方法，其特征在于，步骤为：

1) 室温条件搅拌下将模板剂加入到高压釜中，然后向高压釜中加入铝源、锌盐和三氯化钌形成混合物，混合物中锌、铝、钌和模板剂的摩尔比锌：铝：钌：模板剂=（0.3～1.0）:1:

0.1:（1～4）；将所述混合物用均质机高速打磨为胶体，室温陈化4～12h；

2) 将硅源和磷酸加入所述胶体中，用均质机高速打磨为胶体，再次室温陈化4～12小时；

3) 将陈化后的胶体在高压釜中140～220℃搅拌晶化24～96h；

4) 将反应物冷却至室温，过滤，固相用去离子水洗涤，120℃干燥，在置于450～600℃焙烧4～6h，即获得所述金属元素改性的SAPO‑34分子筛；

所述金属元素改性的SAPO‑34分子筛使用前24h内经过后处理；所述后处理步骤为：(1) 配置后处理液，所述后处理液为氯化锌、硝酸、乳酸的水溶液；

(2) 将所述SAPO‑34分子筛浸泡在所述后处理液中，水浴恒温至70～80℃，保温10～

15h，然后空冷至室温，过滤，固相用去离子水洗涤，120℃干燥，获得后处理后的SAPO‑34分子筛。

2.根据权利要求1所述的一种金属改性的SAPO‑34分子筛的制备方法，其特征在于，所述铝源为氢氧化铝、拟薄水铝石、氧化铝、异丙醇铝中的一种或者几种的混合。

3.根据权利要求1所述的一种金属改性的SAPO‑34分子筛的制备方法，其特征在于，所述模板剂为三乙胺、二乙胺、吗啉、二正丙胺、正丁胺、四乙基氢氧化铵中的一种。

4.根据权利要求1所述的一种金属改性的SAPO‑34分子筛的制备方法，其特征在于，所述锌盐为硝酸锌、硫酸锌、氯化锌、乙酸锌中的一种或多种的混合。

5.根据权利要求1所述的一种金属改性的SAPO‑34分子筛的制备方法，其特征在于，所述的硅源为正硅酸四乙酯、二氧化硅、硅溶胶、气相二氧化硅中的一种或者几种的混合；所述硅源和磷酸的加入量使得硅元素、磷元素与胶体中铝元素的摩尔比磷：铝：硅=1:1:（0.05～1）。

6.根据权利要求1所述的一种金属改性的SAPO‑34分子筛的制备方法，其特征在于，所述后处理液中各组分的质量百分含量为氯化锌6%～10%，硝酸5%～6%，乳酸1%～3%，其余为水。

7.如权利要求1～6任一项所述方法制备的SAPO‑34分子筛在甲醇制烯烃反应中的应用，其特征在于，所述SAPO‑34分子筛作为反应催化剂，反应温度为350～600℃，反应压力‑1

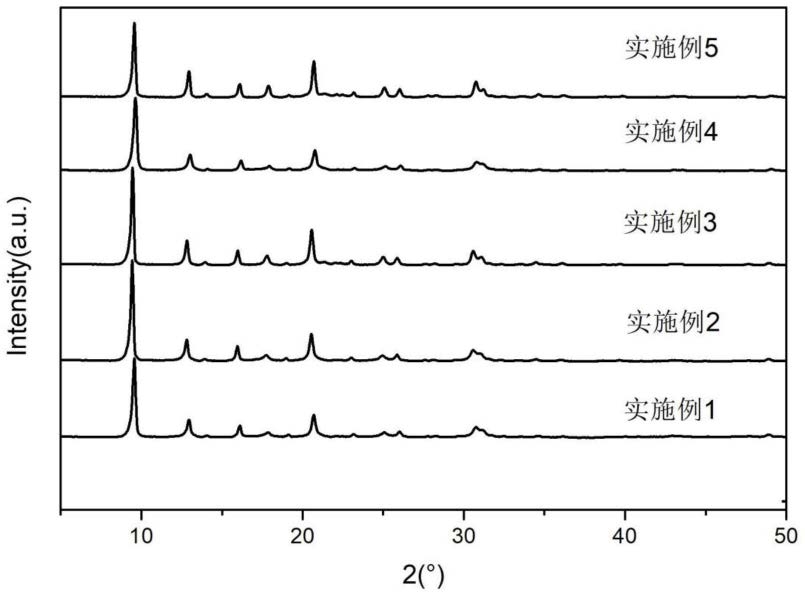

0.1～3MPa，反应空速为0.1～20h 。
