专利号: 2021106123429
申请人: 钟今瀛
专利类型:发明专利
专利状态:授权未缴费
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

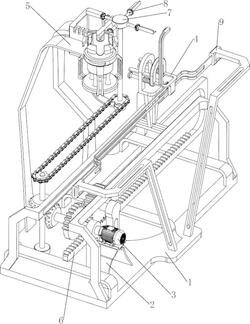

1.一种园林修剪用园艺剪柄自动塑胶设备,其特征在于,包括有:底板(1),底板(1)用于支撑整个设备;

支撑架(2),支撑架(2)设置在底板(1)上部一侧;

电机(3),电机(3)设置在支撑架(2)上部;

夹紧机构(4),夹紧机构(4)设置在底板(1)上部;

下料机构(5),下料机构(5)设置在底板(1)上部另一侧;

夹紧机构(4)包括有:

方形滑轨(41),方形滑轨(41)对称式设置在底板(1)上部;

第一滑块(42),第一滑块(42)滑动式设置在方形滑轨(41)之间;

固定夹具(43),固定夹具(43)设置在第一滑块(42)上部;

第一托板(46),第一托板(46)滑动式设置在固定夹具(43)上;

压板(44),压板(44)设置在第一托板(46)上;

伸缩组件(45),伸缩组件(45)滑动式设置在固定夹具(43)上,伸缩组件(45)由连接杆和压缩弹簧组成,连接杆与固定夹具(43)滑动式连接,压缩弹簧套在连接杆上,伸缩组件(45)与压板(44)连接;

下料机构(5)包括有:

第一固定板(51),第一固定板(51)设置在底板(1)上部远离支撑架(2)的一侧;

储料箱(52),储料箱(52)设置在第一固定板(51)上;

第二托板(53),第二托板(53)设置在储料箱(52)上;

第一转轴(54),第一转轴(54)转动式设置在第二托板(53)上;

第一直齿轮(55),第一直齿轮(55)设置在第一转轴(54)上;

下料管(56),下料管(56)设置在第二托板(53)底部;

装料管(57),装料管(57)设置在第一转轴(54)上,装料管(57)的数量为四个;

挡板(58),挡板(58)设置在装料管(57)之间;

第一齿条(59),第一齿条(59)设置在压板(44)上部,第一齿条(59)与第一直齿轮(55)配合;

还包括有送料机构(6),送料机构(6)包括有:第一固定柱(61),第一固定柱(61)设置在底板(1)上部靠近支撑架(2)的一侧;

第二转轴(62),第二转轴(62)转动式设置在第一固定柱(61)上,第二转轴(62)与电机(3)的输出轴连接;

缺齿轮(63),缺齿轮(63)设置在第二转轴(62)上;

第二固定柱(64),第二固定柱(64)设置在底板(1)上部靠近支撑架(2)的一侧;

第三转轴(65),第三转轴(65)转动式设置在第二固定柱(64)上;

第二直齿轮(66),第二直齿轮(66)设置在第三转轴(65)上,第二直齿轮(66)与缺齿轮(63)配合;

第二齿条(67),第二齿条(67)设置在第一滑块(42)上,第二齿条(67)与第二直齿轮(66)啮合;

还包括有脱离机构(9),脱离机构(9)包括有:第三固定板(91),第三固定板(91)对称式设置在底板(1)上部;

异形滑轨(92),异形滑轨(92)设置在两侧的第三固定板(91)之间;

第二滑块(93),第二滑块(93)设置在压板(44)上,第二滑块(93)与异形滑轨(92)滑动式连接。

2.根据权利要求1所述的一种园林修剪用园艺剪柄自动塑胶设备,其特征在于,还包括有刮料机构(7),刮料机构(7)包括有:第四转轴(71),第四转轴(71)转动式设置在底板(1)上部靠近支撑架(2)的位置;

锥齿轮组(72),锥齿轮组(72)设置在第四转轴(71)与第二转轴(62)之间;

第二固定板(79),第二固定板(79)设置在底板(1)上部远离第四转轴(71)的位置;

废料箱(710),废料箱(710)设置在第二固定板(79)上;

第三固定柱(73),第三固定柱(73)设置在废料箱(710)底部;

第五转轴(74),第五转轴(74)转动式设置在第三固定柱(73)上;

链条(75),链条(75)绕在第五转轴(74)与第四转轴(71)之间;

固定杆(76),固定杆(76)设置在第五转轴(74)上部;

第六转轴(77),第六转轴(77)均转动式设置在固定杆(76)内;

刮板(78),刮板(78)设均置在第六转轴(77)上。

3.根据权利要求2所述的一种园林修剪用园艺剪柄自动塑胶设备,其特征在于,还包括有翻转机构(8),翻转机构(8)包括有:第三齿条(81),第三齿条(81)设置在废料箱(710)上部;

第三直齿轮(82),第三直齿轮(82)均设置在第六转轴(77)上;

扭力弹簧(83),扭力弹簧(83)设置在第三直齿轮(82)与固定杆(76)之间,第三直齿轮(82)与第三齿条(81)啮合,扭力弹簧(83)套在第六转轴(77)上。

4.根据权利要求2所述的一种园林修剪用园艺剪柄自动塑胶设备,其特征在于,刮板(78)上设有刀片。
