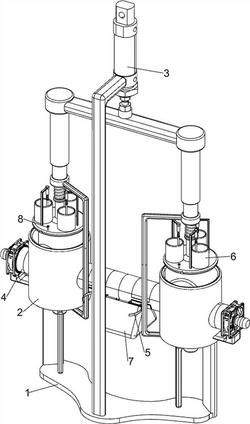

1.一种稀土加工用原料粉碎干燥装置,其特征在于,包括有:底板(1),底板(1)顶部对称设有操作框(2);
碾压机构(3),底板(1)顶部设有碾压机构(3);
干燥机构(4),碾压机构(3)与操作框(2)之间连接有干燥机构(4);
碾压机构(3)包括有:
气缸(31),底板(1)顶部设有气缸(31);
传动连接板(32),气缸(31)伸缩杆连接有传动连接板(32);
第一滑套(33),传动连接板(32)底部对称转动式设有第一滑套(33);
碾压板(35),第一滑套(33)内均滑动式设有碾压板(35);
第一弹簧(34),碾压板(35)与第一滑套(33)之间连接有第一弹簧(34);
滑杆(36),碾压板(35)上均设有滑杆(36),操作框(2)内均开有滑槽(37),滑槽(37)与滑杆(36)滑动式配合;
干燥机构(4)包括有:
干燥风扇(41),操作框(2)一侧均设有干燥风扇(41);
转动拨杆(42),第一滑套(33)上均设有转动拨杆(42);
安装转杆(44),操作框(2)内转动式设有安装转杆(44);
传动转板(43),安装转杆(44)底部均设有传动转板(43);
扭力弹簧(45),安装转杆(44)与操作框(2)之间均连接有扭力弹簧(45);
第一楔形推料板(46),安装转杆(44)上均设有第一楔形推料板(46);
干燥管(47),操作框(2)之间连接有干燥管(47);
第一漏板(48),干燥管(47)内两侧均设有第一漏板(48);
开关板(49),干燥管(47)上两侧均转动式设有开关板(49);
拉环(410),开关板(49)上均设有拉环(410);
防料漏板(411),干燥风扇(41)内侧均设有防料漏板(411);
还包括有出料机构(5),出料机构(5)包括有:导向杆(57),干燥管(47)一侧对称滑动式设有导向杆(57);
密封板(59),导向杆(57)外侧均设有密封板(59);
第二弹簧(58),导向杆(57)与干燥管(47)之间均连接有第二弹簧(58);
楔形连接传动板(56),密封板(59)上均设有楔形连接传动板(56);
第二漏板(51),干燥管(47)内对称设有第二漏板(51),第二漏板(51)中部均开有安装转槽(53);
开槽传动杆(52),第二漏板(51)上均螺纹式配合有开槽传动杆(52);
转动擦板(54),安装转槽(53)内均滑动式设有转动擦板(54),转动擦板(54)与开槽传动杆(52)滑动式配合;
第二楔形推料板(55),楔形连接传动板(56)后端均设有第二楔形推料板(55),第二楔形推料板(55)与开槽传动杆(52)相连;
还包括有收集机构(7),收集机构(7)包括有:收集箱(71),干燥管(47)底部可拆卸的设有收集箱(71);
第三滑套(75),收集箱(71)内均匀设有多个第三滑套(75);
第三漏板(72),第三滑套(75)之间滑动式连接有第三漏板(72);
第四弹簧(76),第三漏板(72)与第三滑套(75)之间均连接有第四弹簧(76);
抖动压板(73),第三漏板(72)一侧设有抖动压板(73);
柔性密封块(74),抖动压板(73)上设有柔性密封块(74);
还包括有下料机构(6),下料机构(6)包括有:储料桶(61),碾压板(35)顶部均设有多个储料桶(61);
第二滑套(62),碾压板(35)顶部均设有多个第二滑套(62);
下料挡板(64),第二滑套(62)内均滑动式设有下料挡板(64);
第三弹簧(63),下料挡板(64)与第二滑套(62)之间均连接有第三弹簧(63);
传动顶杆(65),第一楔形推料板(46)顶部均设有多根传动顶杆(65);
还包括有清理机构(8),清理机构(8)包括有:第四滑套(82),碾压板(35)底部中间均转动式设有第四滑套(82);
清洁板(84),第四滑套(82)内均滑动式设有清洁板(84);
第五弹簧(83),清洁板(84)与第四滑套(82)之间均连接有第五弹簧(83);
传动压杆(81),碾压板(35)上均滑动式设有传动压杆(81);
当稀土原料在干燥管(47)内后且转动拨杆(42)向下移动且转动时,转动拨杆(42)不再抵住楔形连接传动板(56),从而在第二弹簧(58)的作用下楔形连接传动板(56)、导向杆(57)、第二楔形推料板(55)、开槽传动杆(52)和密封板(59)向外侧移动,第二楔形推料板(55)向外侧移动即可将干燥管(47)内的稀土原料顶起,在干燥风扇(41)工作吹出的强风下便可通过第二漏板(51)进入干燥管(47)内中部,从而掉落在第三漏板(72)上,开槽传动杆(52)向外侧移动还可带动转动擦板(54)转动,转动擦板(54)便会贴着第二漏板(51)进行滑动,从而刮落第二漏板(51)上未掉落的稀土原料。
2.如权利要求1所述的一种稀土加工用原料粉碎干燥装置,其特征在于,清洁板(84)为橡胶板。
