专利号: 2021106235458
申请人: 钟皇生
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

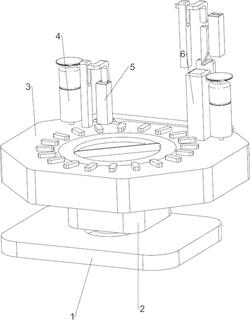

1.一种装修后家用的甲醛检测试剂盒,包括有防滑底板(1)和托板(2),防滑底板(1)中部滑动式设有托板(2),其特征在于,还包括有存放机构(3)、推管机构(4)、下压机构(5)和顶出机构(6),托板(2)顶部设有存放机构(3),存放机构(3)后侧设有推管机构(4),存放机构(3)能带动托板(2)转动;

存放机构(3)包括有储存板(31)、比色卡(32)、保护盖(33)和把手(34),托板(2)顶部设有储存板(31),储存板(31)中部开有储水槽,储水槽外侧均匀环绕设有多个比色卡(32),储水槽顶部放置有保护盖(33),保护盖(33)顶部设有把手(34),储存板(31)后侧开有滑槽(36),储存板(31)两侧均开有试剂流道(35),试剂流道(35)的一端均连通储水槽;

推管机构(4)包括有出水管(41)、存水管(42)、按片(43)、第一连杆(44)和保护套(45),储存板(31)顶部后侧对称设有出水管(41),出水管(41)与试剂流道(35)的另一端配合,出水管(41)顶部均设有存水管(42),存水管(42)中部滑动式设有第一连杆(44),第一连杆(44)下侧设有保护套(45),第一连杆(44)顶端设有按片(43);

下压机构(5)包括有固定块(51)、滑杆(52)、第一复位弹簧(53)、楔形杆(54)、挡杆(55)和第一保护罩(56),储存板(31)顶部左后侧设有固定块(51),固定块(51)上侧滑动式设有滑杆(52),滑杆(52)与左侧按片(43)配合,滑杆(52)与固定块(51)之间设有第一复位弹簧(53),储存板(31)顶部左后侧设有第一保护罩(56),第一保护罩(56)内滑动式设有楔形杆(54),楔形杆(54)与滑杆(52)配合,滑槽(36)左上侧滑动式设有挡杆(55);

顶出机构(6)包括有第二保护罩(61)、L形杆(62)、楔形块(63)、第二连杆(64)、提示板(65)和第二复位弹簧(66),储存板(31)顶部右后侧设有第二保护罩(61),第二保护罩(61)内滑动式设有L形杆(62),L形杆(62)与右侧按片(43)配合,滑槽(36)内壁左侧滑动式设有提示板(65),提示板(65)与挡杆(55)配合,提示板(65)与滑槽(36)之间设有第二复位弹簧(66),第二复位弹簧(66)的初始状态为被压缩状态,提示板(65)底部设有第二连杆(64),第二连杆(64)右侧设有楔形块(63),楔形块(63)与L形杆(62)配合。

2.按照权利要求1所述的一种装修后家用的甲醛检测试剂盒,其特征在于,托板(2)材质为金属。
