1.一种多孔钠钨青铜八面体的制备方法，其特征具体包括如下步骤：(1)将钨酸钠和氟化铵加入到去离子水和乙醇的混合溶液中，超声后得到分散溶液；

(2)将步骤(1)所述分散溶液转移至反应釜中，加入生长基底，反应釜密封后将其置于恒温箱内进行水热反应，待反应釜冷却至室温，取出生长基底并对其进行洗涤、干燥；

(3)将步骤(2)所述生长基底置于瓷舟内，在管式炉中对其进行退火处理得到多孔钠钨青铜八面体，所述多孔钠钨青铜八面体化学式为NaxWO3，其中0.54≤X≤0.88。

2.根据权利要求1所述的一种多孔钠钨青铜八面体的制备方法，其特征在于：步骤(1)所述钨酸钠和氟化铵的摩尔质量分别为1～5mmol和0.5～1.5mmol；所述去离子水和乙醇混合溶液的体积比为1:1～3:1。

3.根据权利要求1所述的一种多孔钠钨青铜八面体的制备方法，其特征在于：步骤(2)所述水热反应温度为150～200℃，反应时间为10‑15h；所述洗涤采用乙醇和去离子水分别洗涤3次；所述干燥置于真空干燥箱内于40～80℃，干燥6～24h。

4.根据权利要求1所述的一种多孔钠钨青铜八面体的制备方法，其特征在于：步骤(3)所述管式炉的退火温度为350‑650℃，升温速率为5‑10℃/min，保温时间为60‑180min，退火气氛为氢氩混气，所述氢氩混气中氢气与氩气比例为1:9。

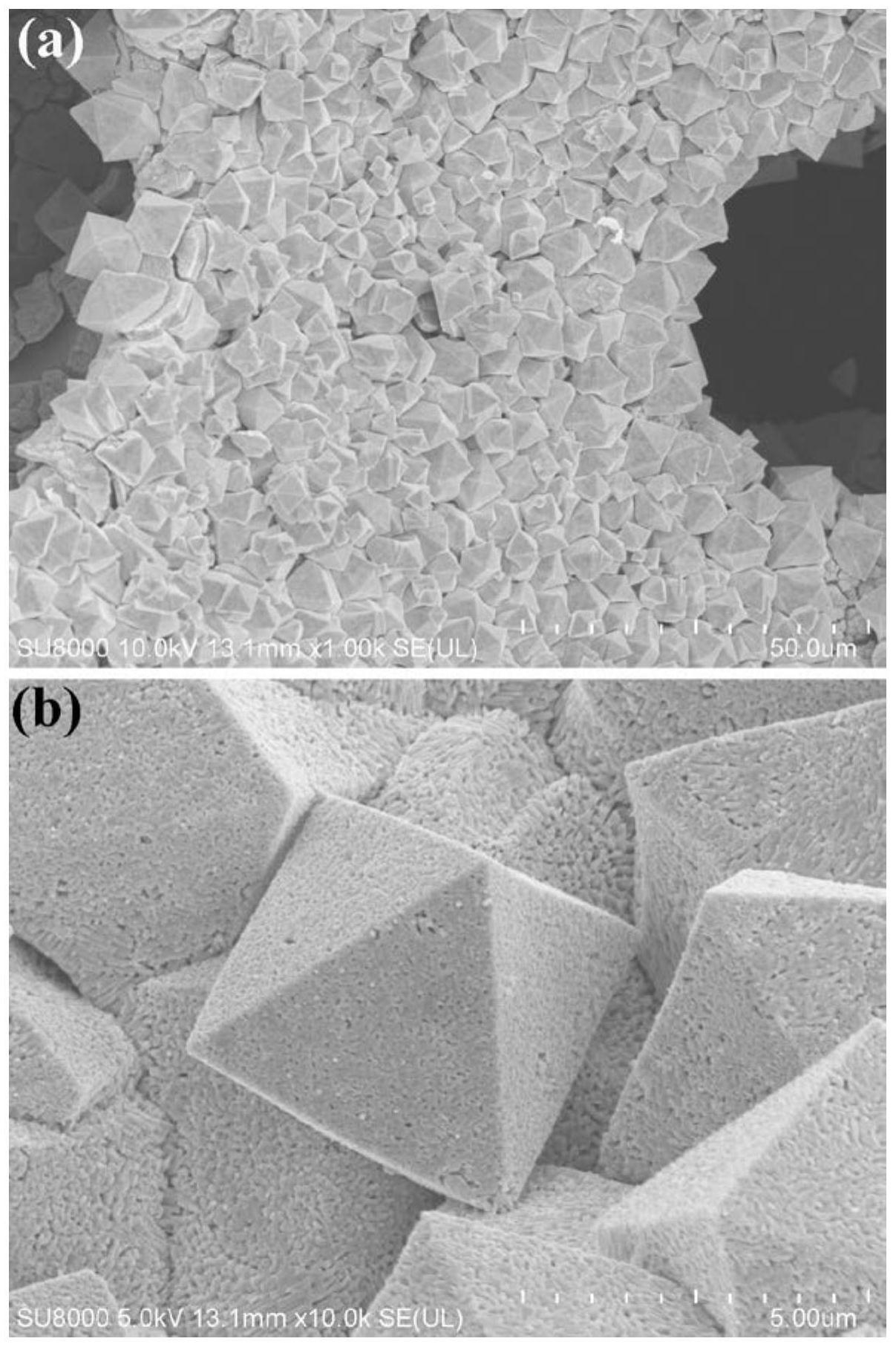

5.根据权利要求1所述的制备方法，所得到的钠钨青铜具有多孔结构，呈八面体形貌。

6.根据权利要求1所述的制备方法，所得到的钠钨青铜对电催化分解水制氢具有良好的催化活性。
