专利号: 2021106328240
申请人: 浙江高盛钢结构有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-11-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

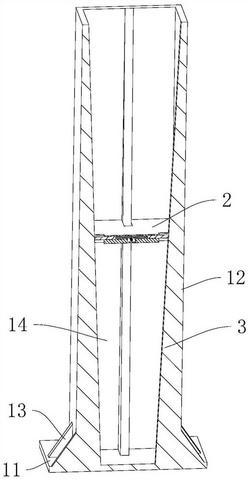

1.一种填充混凝土的钢结构支撑柱,其特征在于:包括柱体(1)及缓冲板(2);所述柱体(1)内设有填充腔(14),且所述填充腔(14)向上贯穿柱体(1);所述缓冲板(2)沿竖向滑动设于填充腔(14)内;

所述缓冲板(2)的周侧滑动贴合填充腔(14)的内壁,并构成摩擦副;

所述主体还设有通气孔(15);且至少一个所述通气孔(15)连通填充腔(14)的底部。

2.根据权利要求1所述的填充混凝土的钢结构支撑柱,其特征在于:还包括支撑件(3)及抵紧件(4);所述支撑件(3)设于填充腔(14)的任一内壁处;所述支撑件(3)背离该内壁的表面为摩擦面(31),且所述摩擦面(31)与该内壁的间距随高度降低而增大;

所述缓冲板(2)设有避让槽(21),以避让所述支撑件(3);所述抵紧件(4)连接缓冲板(2),并位于所述避让槽(21)内;所述抵紧件(4)贴合摩擦面(31),并构成摩擦副;

所述抵紧件(4)随缓冲板(2)相对于支撑件(3)同步下移;且下移过程中,所述抵紧件(4)受到阻力随下移而增大。

3.根据权利要求2所述的填充混凝土的钢结构支撑柱,其特征在于:所述抵紧件(4)包括摩擦部(41)及加压部(42);所述摩擦部(41)滑动贴合摩擦面(31);所述加压部(42)位于摩擦部(41)背离摩擦面(31)的一侧;所述加压部(42)使得摩擦部(41)挤压摩擦面(31),并使得所述摩擦部(41)与摩擦面(31)之间的挤压力随抵紧件(4)的下移而增大。

4.根据权利要求3所述的填充混凝土的钢结构支撑柱,其特征在于:所述加压部(42)包括弹簧(421);所述弹簧(421)的一端连接于摩擦部(41)背离摩擦面(31)的一端;所述弹簧(421)的另一端固定。

5.根据权利要求4所述的填充混凝土的钢结构支撑柱,其特征在于:所述摩擦部(41)采用耐磨材料。

6.根据权利要求3所述的填充混凝土的钢结构支撑柱,其特征在于:所述加压部(42)包括磁体(422),所述磁体(422)与支撑件(3)之间可通过磁力相互吸合;所述摩擦部(41)采用易磨材料。

7.根据权利要求3所述的填充混凝土的钢结构支撑柱,其特征在于:所述加压部(42)包括一对磁体(422),一个所述磁体(422)连接于摩擦部(41),另一个所述磁体(422)连接缓冲板(2);且两个所述磁体(422)之间通过磁力相互排斥。

8.根据权利要求2所述的填充混凝土的钢结构支撑柱,其特征在于:所述抵紧件(4)固定连接缓冲板(2),且所述抵紧件(4)的厚度随靠近支撑件(3)而减小;

所述抵紧件(4)随缓冲板(2)相对于支撑件(3)下移时,所述支撑件(3)的边沿切割抵紧件(4)。

9.根据权利要求2所述的填充混凝土的钢结构支撑柱,其特征在于:所述支撑件(3)设有多个,并与所述填充腔(14)的内壁一一对应;所述抵紧件(4)对应设置。
