专利号: 2021106377995
申请人: 杭州兴容印刷科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2025-01-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

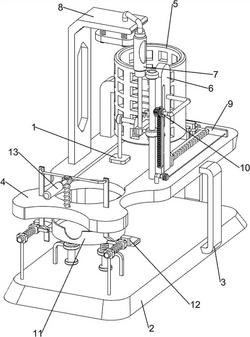

1.一种圆形礼品包装盒表面Logo打印设备,其特征是,包括:第一支撑杆(3),第一支撑板(2)上两侧均设有第一支撑杆(3);

第二支撑板(4),两根第一支撑杆(3)上部之间连接有第二支撑板(4);

下料框(5),第二支撑板(4)顶部设有下料框(5);

第三支撑板(6),第二支撑板(4)顶部设有第三支撑板(6);

打印机构(7),第二支撑板(4)上设有打印机构(7);

打印器(1),打印机构(7)上设有打印器(1);

补印机构(8),第二支撑板(4)顶部设有补印机构(8);

打印机构(7)包括:

第二支撑杆(71),第二支撑板(4)顶部设有第二支撑杆(71);

滑块(72),第二支撑杆(71)上滑动式设有滑块(72);

气缸(75),补印机构(8)上安装有气缸(75),气缸(75)伸缩杆与滑块(72)连接;

转轴(73),滑块(72)上转动式设有转轴(73),转轴(73)与打印器(1)连接;

第一楔形块(74),转轴(73)上设有第一楔形块(74),第一楔形块(74)与第三支撑板(6)配合;

补印机构(8)包括:

支撑架(81),第二支撑板(4)顶部设有支撑架(81),支撑架(81)与气缸(75)连接;

第三支撑杆(82),支撑架(81)上部设有四根第三支撑杆(82);

补印板(83),四根第三支撑杆(82)之间滑动式连接有补印板(83);

第二弹簧(84),四根第三支撑杆(82)上均绕有第二弹簧(84),第二弹簧(84)两端分别与支撑架(81)和补印板(83)连接;

还包括有推料机构(9),推料机构(9)包括:第四支撑杆(91),第二支撑板(4)顶部设有第四支撑杆(91);

推料杆(92),第四支撑杆(91)上滑动式设有推料杆(92);

第三弹簧(93),第四支撑杆(91)上绕有第三弹簧(93),第三弹簧(93)两端分别与第四支撑杆(91)和推料杆(92)连接。

2.根据权利要求1所述的一种圆形礼品包装盒表面Logo打印设备,其特征是,还包括有驱动机构(10),驱动机构(10)包括:第五支撑杆(101),第三支撑板(6)上部设有第五支撑杆(101),第五支撑杆(101)上转动式设有转动轴;

第六支撑杆(102),第二支撑板(4)顶部设有第六支撑杆(102);

拉线轮(103),转动轴上设有拉线轮(103),第六支撑杆(102)上转动式设有拉线轮(103);

拉绳(104),一侧的拉线轮(103)与推料杆(92)之间连接有拉绳(104),拉绳(104)与另一侧的拉线轮(103)滑动式连接;

直齿轮(105),转动轴上设有直齿轮(105);

直齿条(106),滑块(72)上设有直齿条(106),直齿条(106)与直齿轮(105)啮合。

3.根据权利要求2所述的一种圆形礼品包装盒表面Logo打印设备,其特征是,还包括有托盒机构(11),托盒机构(11)包括:第七支撑杆(111),第一支撑板(2)上两侧均设有第七支撑杆(111);

托盒框(112),两根第七支撑杆(111)之间滑动式连接有托盒框(112);

第二楔形块(114),托盒框(112)上两侧均设有第二楔形块(114);

第四弹簧(113),托盒框(112)上两侧均绕有第四弹簧(113),第四弹簧(113)两端分别与第七支撑杆(111)和托盒框(112)连接。

4.根据权利要求3所述的一种圆形礼品包装盒表面Logo打印设备,其特征是,还包括有卡位机构(12),卡位机构(12)包括:第八支撑杆(121),第一支撑板(2)上两侧均设有第八支撑杆(121);

卡位杆(122),两根第八支撑杆(121)上部均滑动式设有卡位杆(122),卡位杆(122)与第二楔形块(114)配合;

第五弹簧(123),两根卡位杆(122)上均绕有第五弹簧(123),第五弹簧(123)两端分别与第八支撑杆(121)和卡位杆(122)连接。

5.根据权利要求4所述的一种圆形礼品包装盒表面Logo打印设备,其特征是,还包括有手压机构(13),手压机构(13)包括:第九支撑杆(131),第二支撑板(4)中部设有第九支撑杆(131);

手压杆(132),第九支撑杆(131)上滑动式设有手压杆(132),手压杆(132)与卡位杆(122)配合;

第六弹簧(133),第九支撑杆(131)上绕有第六弹簧(133),第六弹簧(133)两端分别与第二支撑板(4)和手压杆(132)连接。
