专利号: 2021106393165
申请人: 南京横溪文化旅游发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

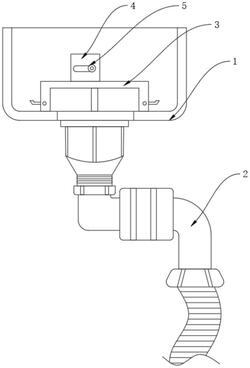

1.一种厨房下水道关闭高效过滤清洁装置,包括排水仓(1),其特征在于:所述排水仓(1)的底部固定连通有漏水管(2),所述排水仓(1)内壁的底部固定安装有承架(3),所述承架(3)的顶部固定安装有调节仓(4),所述调节仓(4)的外表面旋转连接有第一转杆(5),所述第一转杆(5)的外表面固定套设有齿轮(6),所述承架(3)的顶部固定插设有滑筒(9),所述滑筒(9)的内壁滑动连接有按压杆(10),所述漏水管(2)的下部内侧滑动连接有滤板(12),所述漏水管(2)内表面 的两侧均开设有限位槽(29),两个所述限位槽(29)的内表面均固定卡合连接有弧形弹性板(30),两个所述弧形弹性板(30)相对的一侧之间固定通过滤板(12)固定连接,所述漏水管(2)的内表面固定安装有两个托块(13),两托块(13)的顶部均与滤板(12)的底部相适配,所述滤板(12)的顶部固定安装有第一限位块(11),所述第一限位块(11)的顶部开设有第一卡槽(21),所述第一卡槽(21)的内壁固定安装有两个第二限位块(22),所述按压杆(10)的内壁固定焊接有卡板(24),所述卡板(24)的顶部滑动连接有顶杆(26),所述顶杆(26)的底部固定安装有顶块(23),所述顶杆(26)的顶部旋转连接有两个限位杆(27),两个所述限位杆(27)的中心处均旋转连接有第一转筒(28),两个所述第一转筒(28)远离两个限位杆(27)的一端均与按压杆(10)的内表面固定连接。

2.根据权利要求1所述的一种厨房下水道关闭高效过滤清洁装置,其特征在于:所述按压杆(10)的顶部固定安装有齿板(7),所述齿板(7)的辊齿与齿轮(6)的辊齿相啮合。

3.根据权利要求1所述的一种厨房下水道关闭高效过滤清洁装置,其特征在于:两个所述第二限位块(22)的外表面分别与两个限位杆(27)的外表面相契合,所述顶杆(26)的外表面活动套设有第一弹簧(25),所述第一弹簧(25)的一端与顶杆(26)的外表面固定连接,且第一弹簧(25)的另一端与顶块(23)的底部固定连接。

4.根据权利要求1所述的一种厨房下水道关闭高效过滤清洁装置,其特征在于:所述承架(3)的顶部固定安装有两个承板(15),两个所述承板(15)的外表面均固定插设有第一滑杆(16),两个所述第一滑杆(16)的外表面均旋转连接有第二转筒(8),两个所述第二转筒(8)的内表面均旋转连接有中空柱(17),两个所述中空柱(17)远离两个第二转筒(8)的一端均滑动连接有第二滑杆(19),两个所述第二滑杆(19)的底部均固定安装有刮板(20),所述承架(3)的内壁固定安装有两个收集块(14),两个所述收集块(14)的顶部分别与两个刮板(20)的底部相适配。

5.根据权利要求4所述的一种厨房下水道关闭高效过滤清洁装置,其特征在于:两个所述第二滑杆(19)的外表面均活动套设有第二弹簧(18),两个所述第二弹簧(18)的一端分别与两个第二滑杆(19)的外表面固定连接,且两个第二弹簧(18)的另一端分别与两个中空柱(17)的外表面固定连接。

6.根据权利要求1所述的一种厨房下水道关闭高效过滤清洁装置,其特征在于:所述承架(3)的外表面开设有四个滑槽(33),四个所述滑槽(33)每两个分为一组,且每组滑槽(33)的内壁均滑动连接有滑板(32),所述承架(3)的两侧均开设有第二卡槽(31),两个所述第二卡槽(31)的内表面均旋转连接有第二转杆(34),两个所述第二转杆(34)的外表面分别套设有两个扭簧(35),四个所述扭簧(35)每两个分为一组,且每组扭簧(35)相背的一端分别与两个第二卡槽(31)的内壁固定连接,并且每组扭簧(35)相对的一端均固定安装有翻板(36),两个所述翻板(36)的外表面均固定安装有挤压板(37)。
