专利号: 2021106425166
申请人: 帕蒙兰德(宁夏)生物技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

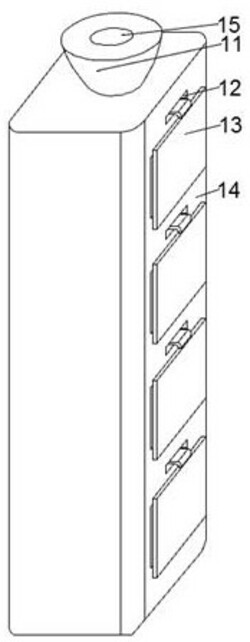

1.一种农业种子晾晒装置,包括外壳,其特征在于:所述外壳内设有分选腔,所述分选腔顶壁内连通设有贯穿所述外壳顶面的下落槽,所述分选腔内设有上下等间距排列的四组分筛装置,所述分筛装置包括连通设置于所述分选腔右壁且贯穿所述外壳右侧面的移出槽,所述分选腔前后壁内连通设有延伸至所述移出槽内且前后位置对称的第一滑动槽,所述第一滑动槽内安装有移动滑轨,所述移动滑轨上安装有安装块,前后两个所述安装块之间固设有分筛外壳,所述分筛外壳内设有上下贯穿的移动槽,所述移动槽内滑动连接有震动外壳,所述移动槽前后壁内连通设有位置对称的第二滑动槽,所述第二滑动槽内滑动连接有与所述震动外壳固定连接的滑动块,所述滑动块顶面与所述第二滑动槽顶壁之间通过顶压弹簧固定连接,所述震动外壳内设有开口向上的晾晒槽,所述晾晒槽底壁内连通设有多个贯穿所述震动外壳底面的通过槽,所述分筛外壳下方的所述分选腔后壁上转动连接有一号转动轴,所述一号转动轴上固设有多个凸轮,所述分选腔前侧设有动力腔,所述动力腔顶壁上固设有驱动电机,所述驱动电机底面安装有二号转动轴,所述一号转动轴向前延伸至所述动力腔内,所述一号转动轴前侧末端固设有一号锥齿轮,所述二号转动轴上固设有多个与所述一号锥齿轮啮合的二号锥齿轮,所述移出槽上方设有开口向右的一号转动槽,所述一号转动槽前后壁之间固设有一号固定轴,所述一号固定轴上转动连接有转动块,所述转动块与所述一号转动槽前后壁之间通过套在所述一号固定轴外的一号卷簧固定连接,所述转动块末端固设有能够将所述晾晒槽封闭的封闭装置。

2.根据权利要求1所述的一种农业种子晾晒装置,其特征在于:所述封闭装置包括固设于所述转动块末端的转动箱,所述转动箱内设有开口向下的二号转动槽,所述二号转动槽前后壁之间固设有二号固定轴,所述二号固定轴上转动连接有绕线轮,所述绕线轮前后侧面与所述二号转动槽前后壁之间通过套在所述二号固定轴外的二号卷簧固定连接,所述绕线轮上绕有钢索,所述钢索末端固设有轻质透明板,所述轻质透明板内设有开口向左的滑道,所述滑道上下壁之间固设有滑杆,所述滑杆上滑动连接有滑块,所述滑块左侧末端固设有挂钩,所述滑块底面与所述滑道底壁之间通过绕在所述滑杆外的复位弹簧固定连接。

3.根据权利要求1所述的一种农业种子晾晒装置,其特征在于:所述滑道上方的所述轻质透明板左壁内安装有前后位置对称的铁片,所述移动槽右壁内连通设有贯穿所述分筛外壳右侧面的贯穿槽,所述贯穿槽前后壁上固设有位置对称的挂杆,所述移动槽左壁内连通设有开口向上的配合槽,所述配合槽底壁内安装有前后位置对称的电磁铁。

4.根据权利要求1所述的一种农业种子晾晒装置,其特征在于:所述外壳顶面固设有投入外壳,所述投入外壳内设有上下贯穿且与所述下落槽连通的投入槽。

5.根据权利要求1所述的一种农业种子晾晒装置,其特征在于:所述通过槽从上至下孔径依次变小,最下方的所述分筛装置内的所述晾晒槽底壁内不设有所述通过槽。

6.根据权利要求1所述的一种农业种子晾晒装置,其特征在于:所述晾晒槽底壁为凹陷式设计。

7.根据权利要求1所述的一种农业种子晾晒装置,其特征在于:每个所述移动滑轨能够独立启动。
